AirTiger

Modulare Absauganlage für Staub, Feinstaub, Grobstaub, Späne, Schweißrauch, Rauch,

Farbnebel, Gase, Dämpfe und Gerüche


AirTiger

+ Arm-Modul (1-2 Arme)

» AirTiger mit Modul 1 (ATI-M01)

» Erklärung: siehe unten


AirTiger

+ Arm-Modul (1-2 Arme)

+ Vorfiltermodul

» AirTiger mit Modul 1 (ATI-M01)

» + Modul 5 (ATI-M05)

» Erklärung: siehe unten


AirTiger

+ Saugstativ

» AirTiger mit Modul 3 (ATI-M03)

» Erklärung: siehe unten


AirTiger

+ Abdeckplatte

» AirTiger mit Modul 4 (ATI-M04)

» Erklärung: siehe unten






AirTiger Absauganlage Highlights:

AirTiger Absauganlagen: kompakte und mobile Plug-&-Play-Absaugsysteme!

+ Made in Germany

+ Modulares Absauganlagensystem

+ Entwickelt für Industrie, Gewerbe und Handwerk

+ Kompakt, robust, mobil und transportabel

+ Mobil auf Rollen und hängend (Decke/Wand) einsetzbar

+ 3 Leistungsklassen wählbar (AirTiger 1600/2200/3300)

+ Energieeffiziente EC-Motoren-Technologie

Auf Wunsch auch mit ATEX-Motor lieferbar

+ Einsatz als Hallenabsaugung (AT + Abdeckplatte)

+ Einsatz als Arbeitsplatzabsaugung (AT + Saugstativ)

+ Einsatz als Punktabsaugung mit Arm (AT + 1-2 Arme)

+ Einsatz mit Sammelbehälter (AT + Sammelbehälter)

+ Bis zu zwei Absaugarme gleichzeitig einsetzbar

+ Kompakte Absaugung im Umluftverfahren und am Arbeitsplatz mit Absaugarm(en) oder mit Saugstativ



AirTiger Technische Daten / Datenblatt:

  • Art.-Nr.: ATB-1600
  • Luftmengenleistung (freiblasend): 1.660 m3/Std.
  • Lautstärke (3 m Abstand): 62 dBA
  • Spannung: 230V / 50Hz
  • Leistungsaufnahme: 170W / 0,8A
  • Motorvariante: An/-Aus-Schalter
  • Maximale Umgebungstemperatur Motor (°C): 50°C
  • Schutzklasse: IPX4
  • Maße (HxBxT): 540 x 485 x 575 mm (Basisgerät), 575 x 485 x 540 mm (Basisgerät für Ausführung mit Absaugarm)
  • Gewicht: 29 kg (je nach Filter/Modul unterschiedlich)
  • Art.-Nr: ATB-2200
  • Luftmengenleistung (freiblasend): 2.175 m3/Std.
  • Lautstärke (3 m Abstand): 46-72 dBA
  • Spannung: 230V / 50Hz
  • Leistungsaufnahme: 304W / 2,1A
  • Motorvariante: Stufenloser Regler
  • Maximale Umgebungstemperatur Motor (°C): 50°C
  • Schutzklasse: IPX4
  • Maße (HxBxT): 540 x 485 x 575 mm (Basisgerät), 575 x 485 x 540 mm (Basisgerät für Ausführung mit Absaugarm)
  • Gewicht: 29 kg (je nach Filter/Modul unterschiedlich)
  • Art.-Nr.: ATB-3300
  • Luftmengenleistung (freiblasend): 3.320 m3/Std.
  • Lautstärke (3 m Abstand): 46-72 dBA
  • Spannung: 230V / 50Hz
  • Leistungsaufnahme: 261W / 2,1A
  • Motorvariante: Stufenloser Regler
  • Maximale Umgebungstemperatur Motor (°C): 50°C
  • Schutzklasse: IP54
  • Maße (HxBxT): 540 x 485 x 575 mm (Basisgerät), 575 x 485 x 540 mm (Basisgerät für Ausführung mit Absaugarm)
  • Gewicht: 31 kg (je nach Filter/Modul unterschiedlich)

Auf Wunsch erhalten Sie den AirTiger auch mit ATEX-Motor (Ausschließlich Motor und Schalter mit Ex-Schutz. Restliche Bauteile in Standardausführung). Kontaktieren Sie uns hierfür gerne.

Download
Jetzt AirTiger Datenblatt herunterladen!
Datenblatt AirTiger.pdf
Adobe Acrobat Dokument 2.1 MB

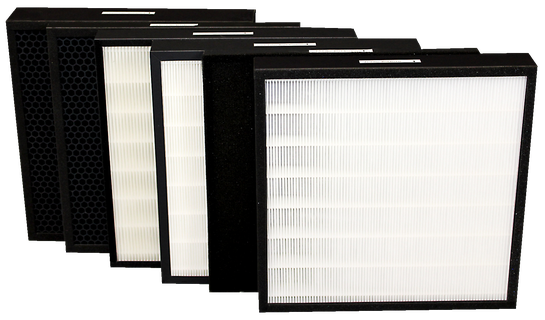

AirTiger Filtersystem:

Plug-&-Play-Filtersystem mit bis zu 99,95% Abscheidegrad

✓ Filter Made in Germany

✓ Plug-&-Play-Filtersystem für jede Anwendung

✓ Geprüfte und genormte Filter (DIN/EN/ISO)

✓ Staub, Feinstaub, Trockenstaub, Späne

✓ Farbnebel, (Schweiß-)Rauch, Gase, Dämpfe, Gerüche

✓ Einfacher Filterwechsel für maximale Flexibilität

» Artikel-Nr. ATI-2013: G4-Vorfilter

» Artikel-Nr. ATI-2019: Alustrick-Vorfilter (Funkenfänger)

» Artikel-Nr. ATI-2025: G3-Farbnebelfilter

» Artikel-Nr. ATI-2002: F5-Feinstaubfilter

» Artikel-Nr. ATI-2016: F9-Feinstaubfilter (95% Abscheidegrad gem. DIN EN 779)

» Artikel-Nr. ATI-2011: HEPA H13-Feinstaubfilter (99,95% Abscheidegrad gem. DIN EN 1822)

» Artikel-Nr. ATI-2006: Aktivkohlefilter (25 mm)

» Artikel-Nr. ATI-2007: Aktivkohlefilter (50 mm)

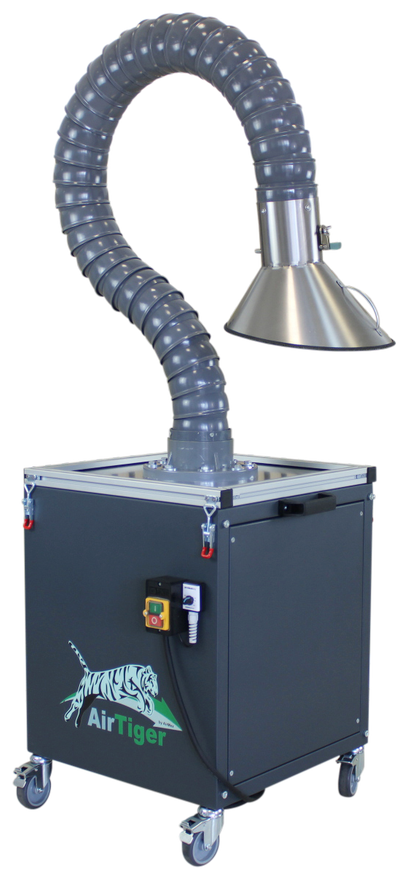

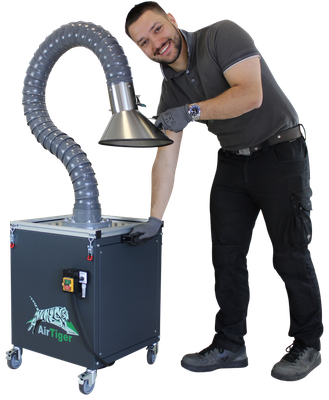

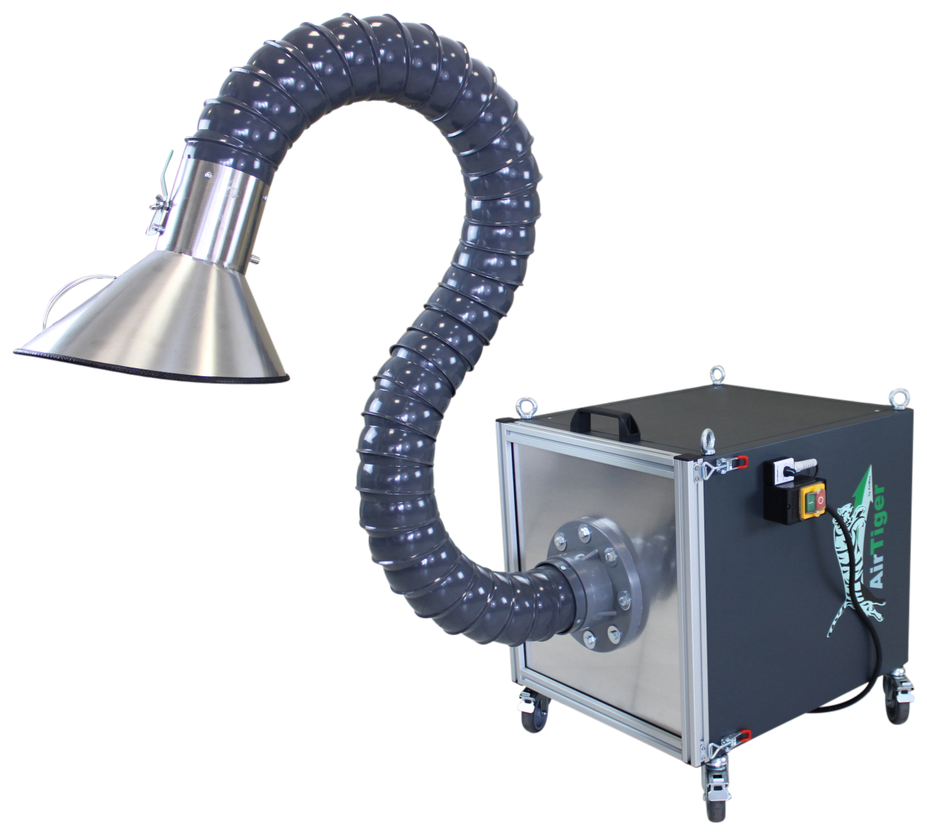

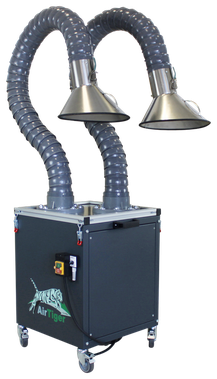

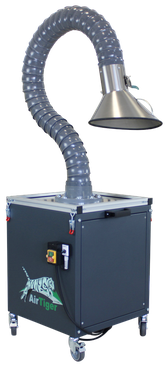

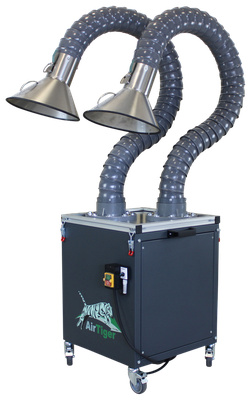

AirTiger Modul 1 (1 Arm) & Modul 2 (2 Arme)

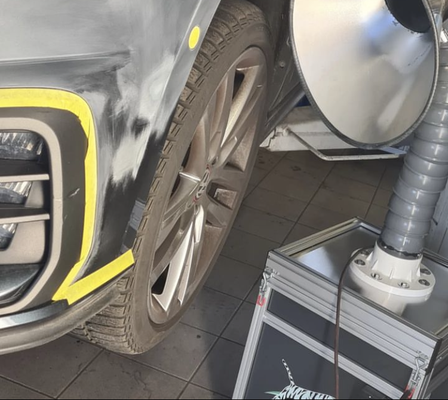

AirTiger: Punktabsaugung mit 1-2 Absaugarmen

Der AirTiger  lässt sich mit dem Modul 1 (1 Arm) und Modul 2 (2 Arme) in eine kompakte Punktabsaugung umfunktionieren. An der Absaughaube entsteht ein hoher Ansaugdruck, der zuverlässig schwebende Partikel erfasst. Die Absaugung kann mit bis zu 2 Absaugarmen ausgestattet werden. Die Punktabsaugung wird ebenfalls in 3 Motorklassen ausgeliefert (AirTiger 1600 / 2200 / 3300). Der AirTiger 1600 ist mit einem Ein- und Ausschalter ausgestattet, während die AirTiger 2200 und 3300 stufenlos regelbar und leistungsstärker sind. Der AirTiger mit Arm-Modul eignet sich für Staub, Feinstaub, trockene Partikel, Späne, Schweißrauch (inklusive Funkenfänger), Rauch, Farbnebel, Gase, Dämpfe oder Gerüche.


» Artikel-Nr. ATI-M01: Adapter für 1 Absaugarm, Anschlussplatte mit Öffnung 120 mm

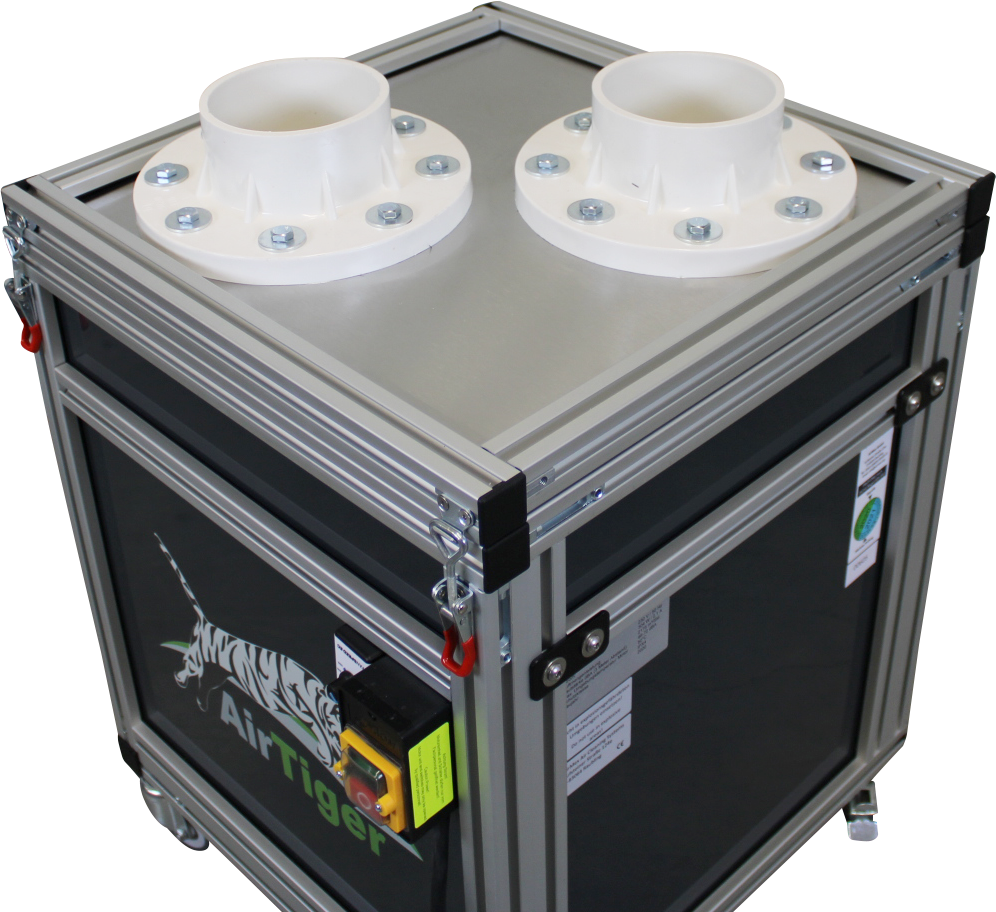

» Artikel-Nr. ATI-M02: Adapter für 2 Absaugarme Anschlussplatte mit 2 Öffnungen je 120 mm
» Artikel-Nr. AM17001A: Verstellbarer Absaugarm, ca. 1,45 m Länge,120 mm, mit Ansaugtrichter

AirTiger mit Abausgarm-Modul: Flexible Plug-&-Play Punktabsaugung für jeden Bedarf

Mit dem neuartigen AirMex-Plug-&-Play System, lässt sich die Punktabsaugung schnell für verschiedene Anwendungen umbauen. Wenige Handgriffe genügen, um die Spannverschlüsse der Punktabsaugung zu öffnen und das Modul mit 1 oder 2 Ansaugöffnungen anzubringen. Die Variante mit 2 Absaugarmen eignet sich beispielsweise zur Absaugung von 2 Arbeitsplätzen gleichzeitig. Auch die flexiblen Absaugarme sind einzeln abnehmbar. So können Sie an der Öffnung der Absaugarmhalterungen (120 mm Ø) jederzeit einen Schlauch oder ein Rohr anbringen, z. B. wenn Sie die Punktabsaugung an eine Werkzeugmaschine anbringen möchten.

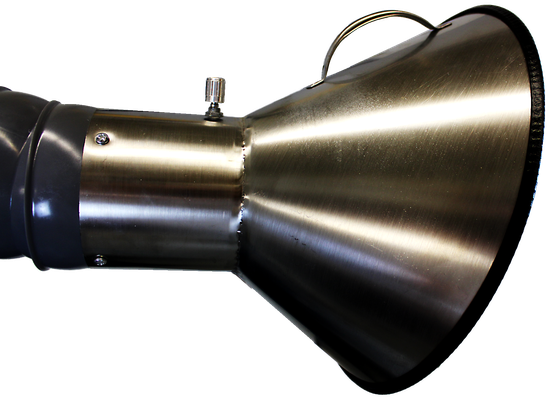

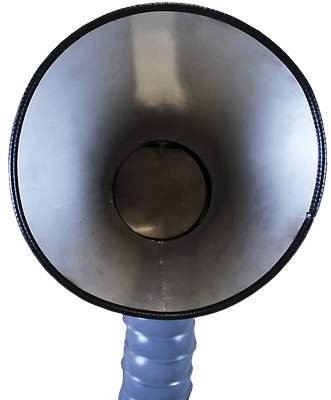

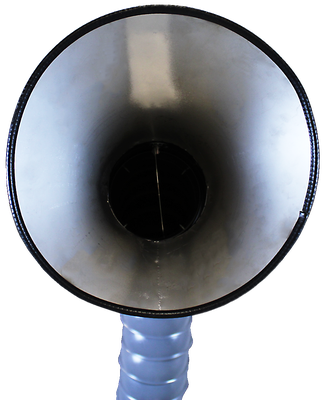

Flexible Absaugarme - Stabile Absaughauben

Während die 1,45 Meter langen Hartplastik-Absaugarme flexibel und frei beweglich sind, überzeugen die Edelstahl-Absaughauben durch eine robuste Bauweise. Die Trichterform erfasst zuverlässig schwebende Partikel in der Raumluft. Zusätzlich lässt sich der Ansaugdruck mit einer Verschlussklappe in der Absaughaube manuell reduzieren.

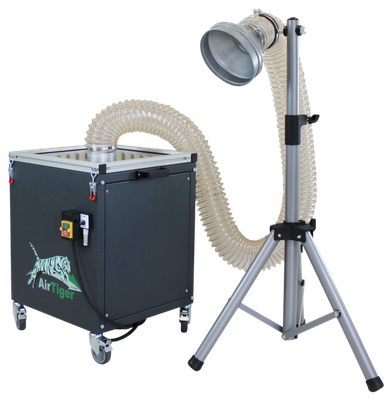

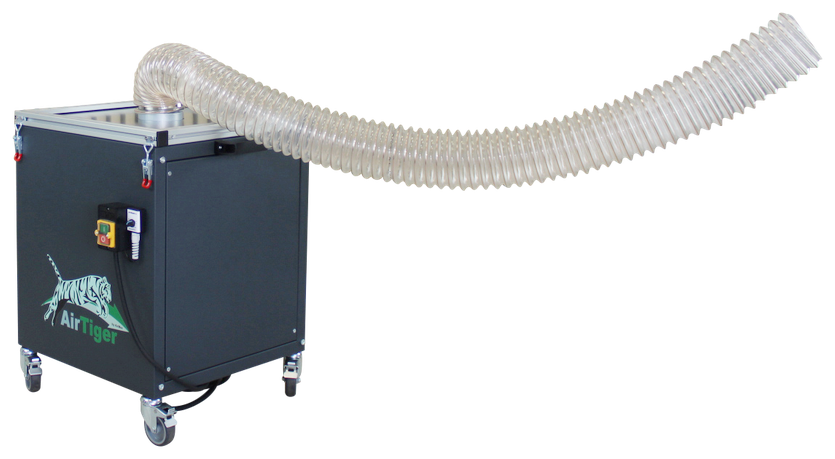

AirTiger Modul 3 (Saugstativ):

AirTiger: Absaugung mit flexiblem Saugstativ

Mit dem Modul 3 (Saugstativ) lässt sich der AirTiger mit wenigen Handgriffen in eine vollwertige Arbeitsplatzabsaugung umbauen. Dieses Modul besteht aus einer Anschlussplatte, einem höhenverstellbaren Stativ, einem 2 Meter langen Absaugschlauch (Ø 100 mm) und einem Ansaugtrichter inklusive Anschlusszubehör. Das Saugstativ kann flexibel am Arbeitsplatz oder an der Schadstoffquelle ausgerichtet werden, sodass entstehende Schadstoffe optimal erfasst werden. So werden (Schweiß-)Rauch, Staub, Farbnebel, Gase, Dämpfe und Gerüche abgesaugt, bevor sie sich im Raum ausbreiten können.




» Artikel-Nr. ATI-M03: Anschlussplatte für Saugstativ + Absaugschlauch 2 m Länge, Ø 100 mm, Ansaugtrichter, Anschlusszubehör

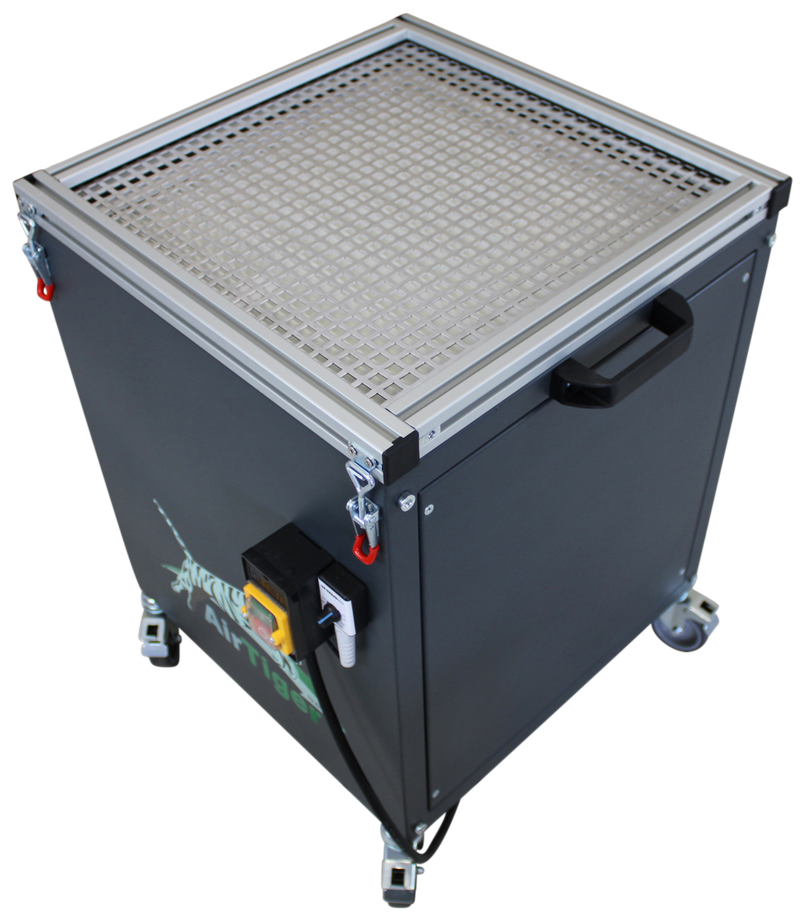

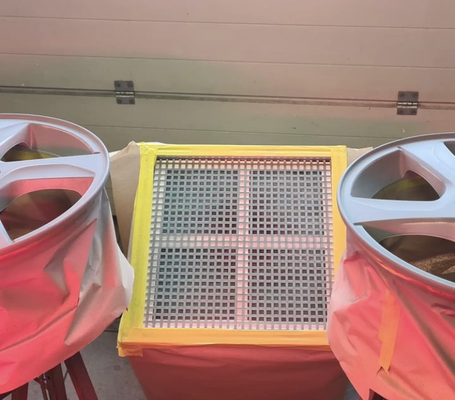

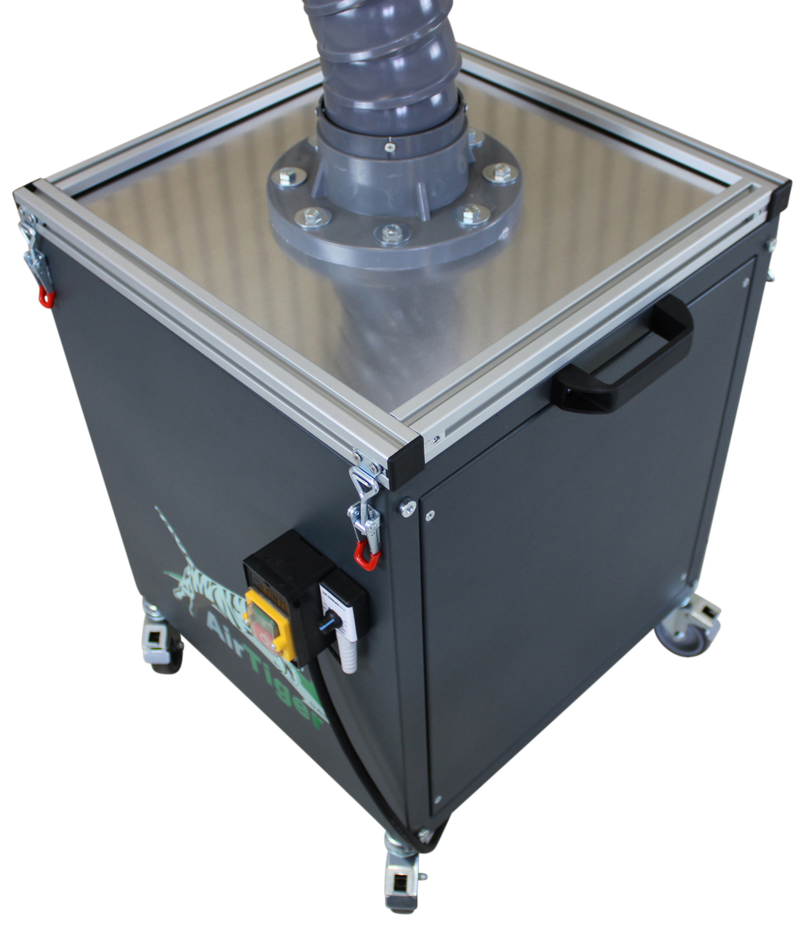

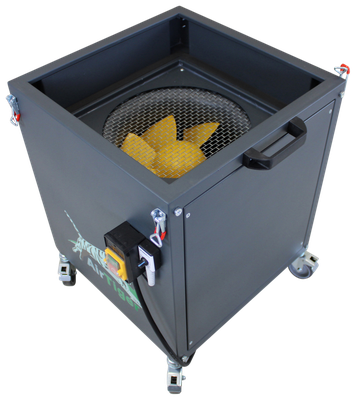

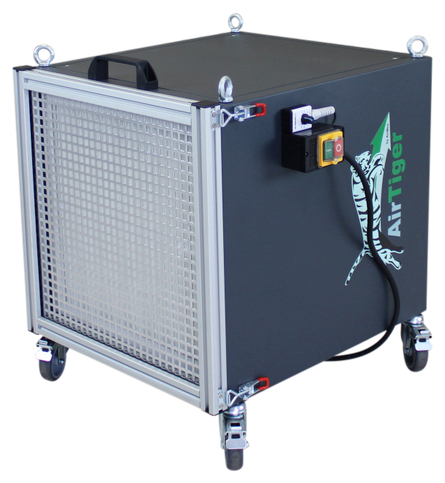

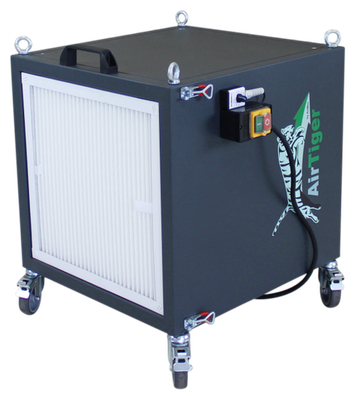

AirTiger Modul 4 (Basis Abdeckplatte):

AirTiger: Mobile Hallenabsaugung / Hallenluftreiniger im Umluftverfahren

Mit dem Modul 4 (Basis Abdeckplatte) stellt der AirTiger eine kompakte Absauganlage dar, die in drei Motorleistungsklassen (1600 / 2200 / 3300) ausgeliefert wird. Der AirTiger 1600 verfügt über einen Ein- und Ausschalter, während die leistungsstärkeren AirTiger 2200 und 3300 stufenlos regelbar sind. Der Industrieluftreiniger eignet sich bestens zur Reinigung der Luft in kleinen und mittleren Hallen für Staub, Feinstaub, trockene Partikel, Späne, Schweißrauch (inkl. Funkenfänger), Rauch, Farbnebel, Gase, Dämpfe oder Gerüche.

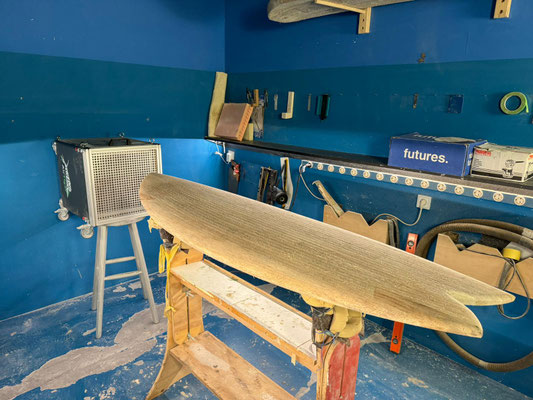

Die Absaugung reinigt die Raumluft, indem die belastete Luft im Umluftprinzip mehrfach stündlich umgewälzt und zuverlässig gefiltert wird. Alternativ lässt sich der AirTiger direkt am Arbeitsplatz platzieren, um die Luft vor Ort zu filtern. Sie können den AirTiger mobil auf Rollen oder hängend an der Decke bzw. Wand einsetzen.


» Artikel-Nr. ATI-M04: Basis Abdeckplatte mit Gitternetz


AirTiger Modul 3 (Saugstativ) & Modul 4 (Basis Abdeckplatte):

Maximale Flexibiltät mit dem AirTiger Plug-&-Play-System

  • Je nach Bedarf, können Sie den AirTiger beispielsweise als offen stehende Absaugung verwenden, die frei im Raum platziert wird.
  • Die Absaugung erfolgt direkt am Entstehungsort oder im Umluftprinzip.
  • » Artikel-Nr. ATI-M04: Basis Abdeckplatte mit Gitternetz

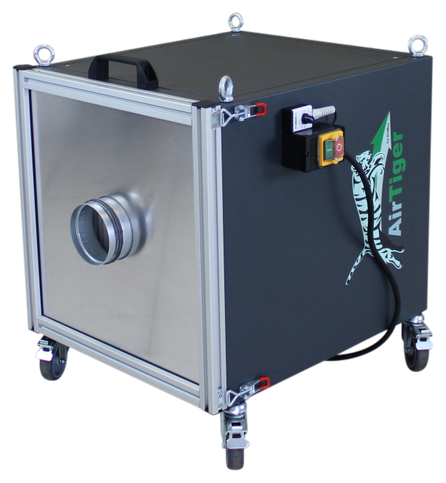

  • Zusätzlich kann man ein Übergangsstück (Ø100mm) für das AirTiger Saugstativ anbringen. So können Sie die Hallenabsaugung schnell in eine Arbeitsplatzabsaugung verwandeln.
  • » Artikel-Nr. ATI-M03: Anschlussplatte für Saugstativ + Absaugschlauch 2 m Länge, Ø 100 mm, Ansaugtrichter, Anschlusszubehör

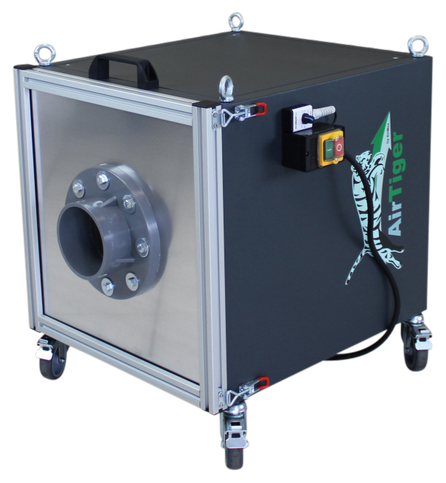

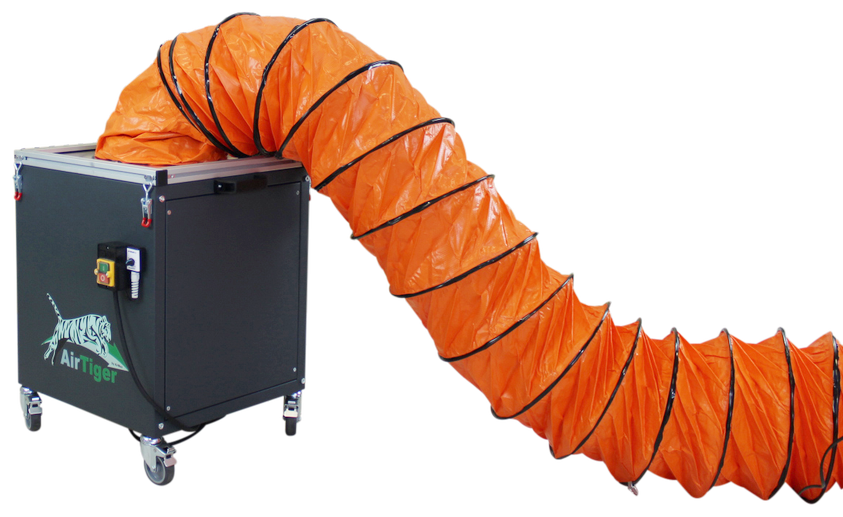

  • Alternativ lässt sich am Lufteinlass mit wenigen Handgriffen ein individuell gefertigtes Übergangsstück montieren, an das Sie ein Rohr oder einen Luftschlauch anbringen können. Ebenso kann der Anschluss am Luftauslass frei nach Ihren Vorstellungen gefertigt werden.

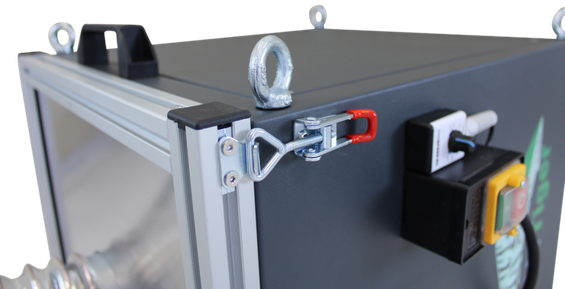

AirTiger: Schneller Modul-Wechsel durch Spannverschlüsse

Das Modulsystem mit Spannverschlüssen ermöglicht den einfachen Umbau des AirTigers für verschiedene Module. Mit einem Basisgerät können Sie den AirTiger somit für diverse Anwendungen in Ihrem Betrieb nutzen!

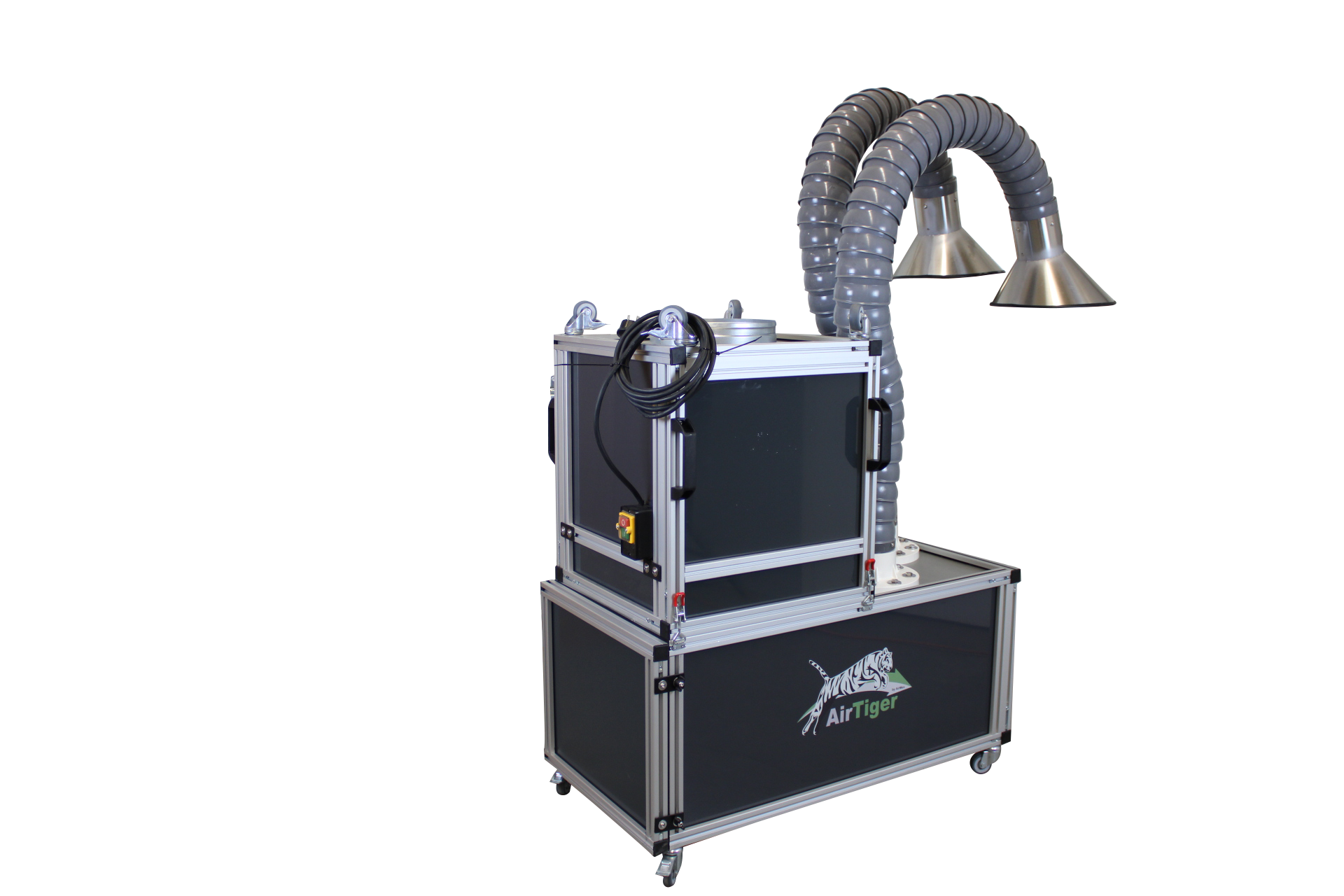

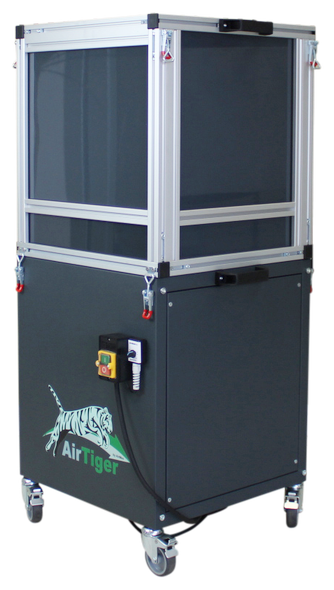

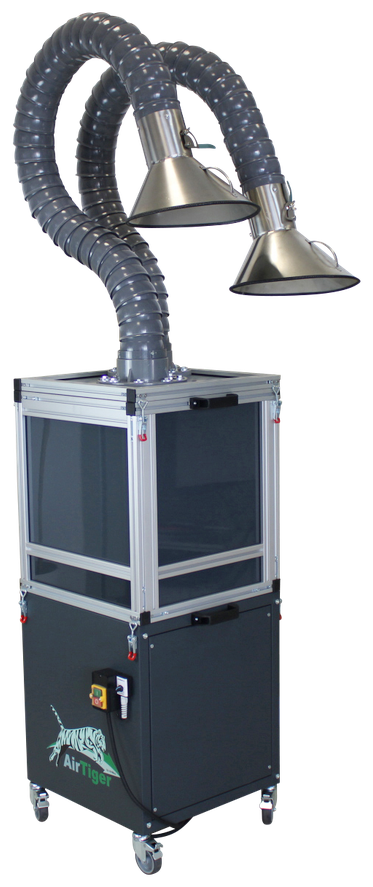

AIRTIGER MODUL 5 (20L Taschenfilter)

AirTiger mit 20 Liter Taschenfilter für große Staubmengen, Grobstaub und Späne

Bei der Absaugung von großen Staubmengen, groben Stäuben oder Spänen empfiehlt sich die Verwendung des Moduls 5 (Vorfilter-Modul mit 20L Taschenfilter). Das Vorfilter-Modul 5 wird mit wenigen Handgriffen auf dem AirTiger Basisgerät installiert. Das Vorfilter-Modul wird auf der Oberseite mit dem Absaugarm-Modul 1 oder 2 ausgestattet werden kann. Die angesaugte Luft gelangt zunächst in die Absaugarme und von dort in das Vorfilter-Modul, wobei schwere Partikel und grobe Verunreinigungen (z. B. Grobstaub, Späne) im 20 Liter Taschenfilter gebunden werden. Leichtes Material (z. B. Feinstaub) wird durch das intelligente Filtersystem im darunter befindlichen AirTiger Basisgerät. Am Luftauslass des AirTigers wird die gereinigte Luft in den Raum abgegeben oder per Abluftsystem abgeführt. Der 20L Taschenfiter kann zur Entsorgung oder Wiederverwendung des gesammelten Materials aus dem Vorfitler-Modul entnommen werden. Der AirTiger und das Absaugarm-Modul können schnell und einfach vom Vorfilter-Modul abgeschnallt werden, um das Absaugsystem zu komprimieren.


» Artikel-Nr. ATI-M05: 20L Vorfilter-Modul mit Taschenfilter


AirTiger Modul 6 (40L Sammelbehälter)

AirTiger mit 40 Liter Sammelbehälter für große Staubmengen, Grobstaub und Späne

Bei der Absaugung von großen Staubmengen, groben Stäuben oder Spänen empfiehlt sich die Verwendung des Moduls 6 (40L Sammelbehälter-Modul). Das AirTiger Basisgerät wird mit wenigen Handgriffen auf der einen Seite Sammelbehälter-Modules installiert, während die andere Seite mit dem Absaugarm-Modul 1 oder 2 ausgestattet werden kann. Die angesaugte Luft passiert das Sammelbehälter-Modul, wobei schwere Partikel und grobe Verunreinigungen (z. B. Grobstaub, Späne) in die 40 Liter Auffangwanne fallen. Leichtes Material (z. B. Feinstaub) steigt durch den erzeugten Unterdruck im Sammelbehälter auf und passiert das intelligente Filtersystem im AirTiger Basisgerät. Am Luftauslass des AirTigers wird die gereinigte Luft in den Raum abgegeben oder per Abluftsystem abgeführt. Die 40L Auffangwanne kann zur Entsorgung oder Wiederverwendung des gesammelten Materials aus dem Sammelbehälter-Modul entnommen werden. Der AirTiger und das Absaugarm-Modul können schnell und einfach vom darunter befindlichen Sammelbehälter-Modul abgeschnallt werden, wenn der Sammelbehälter für den Absaugprozess nicht benötigt wird.


» Artikel-Nr. ATI-M06: 40L Sammelbehälter-Modul

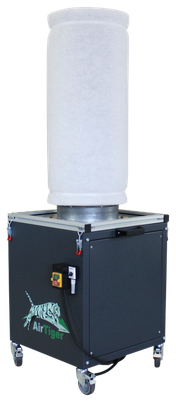

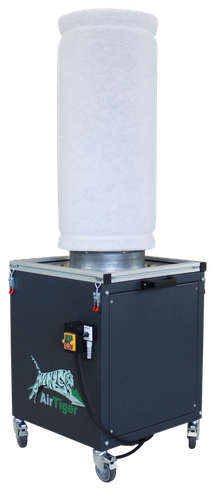

AirTiger Modul 7 - für gase, dämpfe und gerüche

AirTiger Modul 7 mit 360 Grad Aktivkohle-Zylinder-Filter

Der AirTiger in Kombination mit dem Modul 7 (Aktivkohle-Zylinder-Filter) eignet sich speziell zur Filterung von Gasen, Dämpfen und Gerüchen in Hallen und Arbeitsumgebungen. Das Gerät ist mobil auf Rollen und kann daher sehr flexibel eingesetzt werden.



Der Aktivkohle-Zylinder auf dem AirTiger saugt die Umgebungsluft von allen Seiten (360 Grad) an. Der Grobstaub des angesaugten Luftstroms wird zunächst in dem Vorfilter, der den Aktivkohle-Zylinder, ummantelt aufgefangen. Im Inneren des Zylinders befinden sich ca. 10 kg Aktivkohlegranulat. Aktivkohle bindet ähnlich wie ein Schwamm zuverlässig nahezu alle Arten von Gasen, Dämpfen und Gerüchen. Die spezielle 360-Grad Ansaugung des Filter-Zylinders erhöht gleichzeitig die Effizienz der Absaugung.



Aktivkohle ist für Menschen unbedenklich. Deswegen eignet sich der AirTiger Modul 7 mit Aktivkohle-Zylinder sehr gut, um Gerüche und Ausgasungen in Arbeitsräumen und Hallen wirksam und unbedenklich zu entfernen. Der AirTiger mit dem Air Free Modul 7 wird auch eingesetzt, wenn eine punktuelle Absaugung mit einem Absaugarm nicht möglich oder sinnvoll ist.



» Artikel-Nr. ATI-M07: 360 Grad Aktivkohle-Zylinder-Filter



Sind Sie an einer individuellen Absauglösung interessiert? Dann nehmen Sie jetzt Kontakt zu uns auf und erhalten Sie eine professionelle Beratung und Absauglösung!

Bitte den Code eingeben:

Hinweis: Bitte die mit * gekennzeichneten Felder ausfüllen.

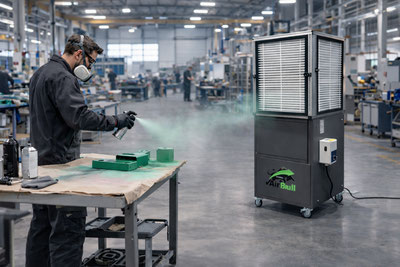

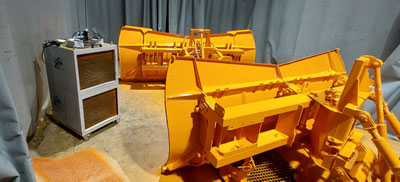

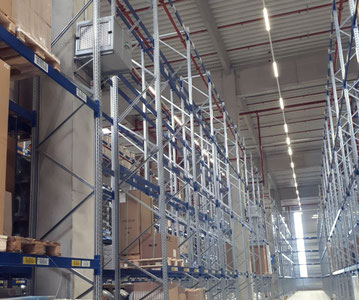

Sie benötigen mehr Leistung? Jetzt die AirBull-Serie entdecken!
