AirMex CARBO-60 ATEX-Absauganlage mit Ex-Schutz II3G

ATEX-Absaugung für Gase, Dämpfe und Gerüche in explosionsgefährdeten Bereichen

Luftmengenleistung

1.200 m³/h

Luftmengenleistung

ATEX Zone 2

ATEX Zone 2

EX II 3G zertifiziert

Aktivkohlefilter

60 kg

Aktivkohle (4 Filter)

400V Ex-Motor

400 V

Ex-Motor für Dauereinsatz

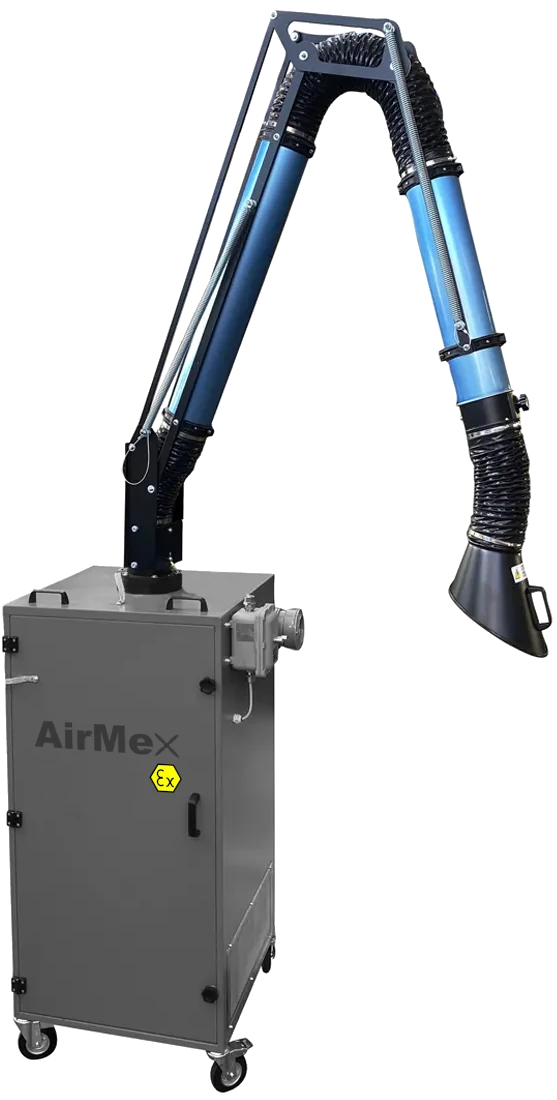

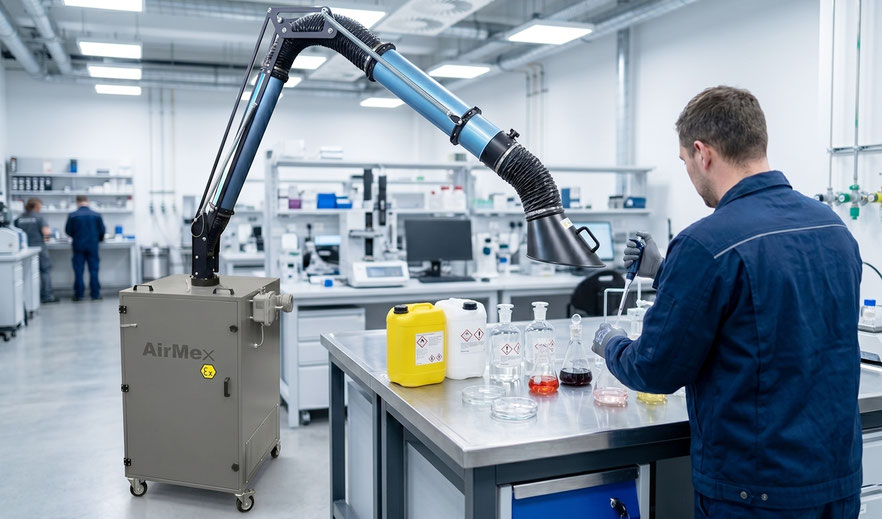

AirMex CARBO-60 ATEX Aktivkohle-Absauganlage – mobile Hauptansicht mit ATEX-Absaugarm 3m und Absaughaube

Highlights der CARBO-60 ATEX Absauganlage:

400V-Motor, geeignet für den anspruchsvollen Dauereinsatz in Industrie und Gewerbe
Zertifiziert nach EX II 3G*
2,2 kW Leistung
1.200 m³/Std. Luftdurchsatz
Inklusive Vorfilter und Funkenabscheider
Inklusive 60 kg Aktivkohlefilter (4 Stück
Aktivkohle-Patronen) für Gase, Dämpfe und Gerüche*
Optional: ATEX-Absaugarm 3m, flexibel einstellbar, inkl. Absaughaube und Drosselklappe
Einfacher Filterwechsel - Lange Filterstandzeit
Mobile und kompakte Bauweise
Industriequalität - 100% Made in EU

Datenblatt Carbo-60 ATEX.pdf

Adobe Acrobat Dokument 1.9 MB

Download

Jetzt Angebot anfordern

Persönlicher Kontakt:

+49 8035 - 501 90 20

[email protected]

AirMex Vertriebsteam in Rosenheim – Beratung zum AT 1300 Schleif-/Absaugtisch

Mobile Aktivkohle-Absaugung für explosionsfähige Gase und Dämpfe

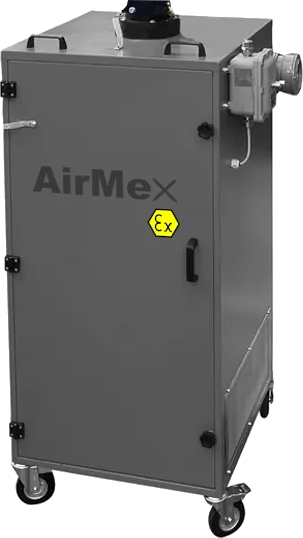

Die AirMex CARBO-60 ATEX Absauganlage ist eine leistungsstarke, mobile 400V-Absauganlage in ATEX-Ausführung für das Absaugen und Filtern von explosionsfähigen Gasen, Dämpfen und Gerüchen. Mit 60 kg Aktivkohle, hohem Luftdurchsatz und starkem Ansaugdruck eignet sich die Anlage besonders für anspruchsvolle industrielle Anwendungen, bei denen gasförmige Schadstoffe, Lösungsmitteldämpfe oder störende Gerüche direkt an der Entstehungsstelle erfasst werden sollen.

Der CARBO-60 ATEX ist für den Dauereinsatz ausgelegt und kann flexibel eingesetzt werden: entweder als mobile Punktabsaugung mit optionalem 3 m ATEX-Absaugarm oder über Schlauch beziehungsweise Rohrleitung direkt an einer Maschine, Anlage oder Einhausung. Das Gerät ist nach EX II 3G T5 zertifiziert; die konkrete Eignungsprüfung für den jeweiligen Anwendungsfall muss kundenseitig erfolgen.

Bei vielen industriellen Prozessen entstehen Dämpfe, Gase und Gerüche, die zuverlässig erfasst und gefiltert werden müssen. Die AirMex CARBO-60 ATEX wurde genau für solche Anforderungen entwickelt. Sie kombiniert eine robuste Industrieausführung mit einem mehrstufigen Filtersystem und einem leistungsfähigen Radialventilator.

Typische Einsatzbereiche sind unter anderem:

Absaugung von Lösungsmitteldämpfen
Erfassung gasförmiger Stoffe in Produktionsprozessen
Geruchsabsaugung in Industrie und Werkstatt
Punktabsaugung an Maschinen, Behältern und Einhausungen
mobile Absaugung in ATEX-relevanten Bereichen
Absaugung an Arbeitsplätzen mit Dämpfen, Gasen oder flüchtigen Stoffen
Dank der kompakten Bauweise auf Rollen lässt sich die Anlage flexibel dort einsetzen, wo sie benötigt wird — zum Beispiel in der chemischen Industrie, Metallbearbeitung, Kunststoffverarbeitung, Oberflächentechnik, Forschung, Entwicklung, Laborumgebungen oder in industriellen Fertigungsbereichen.

Ihre Vorteile mit der AirMex CARBO-60 ATEX:

Die CARBO-60 ATEX Absauganlage überzeugt durch eine starke Kombination aus Leistung, Sicherheit und Flexibilität. Der 400V-Motor mit 2,2 kW Leistung ist für den anspruchsvollen Dauereinsatz geeignet. Mit einer Luftmengenleistung von 1.200 m³/h und einem Sauganschluss von Ø 100 mm bietet die Anlage eine wirkungsvolle Erfassung gasförmiger Stoffe direkt an der Quelle.

Besonders stark ist die Filterausstattung: Die Anlage verfügt über einen Funkenabscheider, einen Acryl-Vorfilter und vier Aktivkohlefilterpatronen mit insgesamt 60 kg hochwertigem Aktivkohlegranulat. Dadurch ist sie auf die Abscheidung gasförmiger Stoffe ausgelegt und bietet lange Filterstandzeiten bei gleichzeitig einfachem Filterwechsel. Die CARBO-60 ATEX von AirMex wird für Unternehmen in Deutschland, Österreich und der Schweiz angeboten.

AirMex CARBO-60 ATEX – Detailansicht der Aktivkohle-Filterpatronen für Gase und Dämpfe

Technischer Aufbau der CARBO-60 ATEX:

Lufteinlass ø100 mm
Innerer Radialventilator
Vorfilter (Funkenfänger+Acrylfilter)
4 Stück Aktivkohlefilter-Patronen
Rollen
Luftauslassgitter

Folgende Anwendungsbeispiele verdeutlichen den Abscheidegrad von Aktivkohlefiltern bei verschiedenen (potentiell explosionsfähigen) Gasen und Dämpfen:

Klasse 1 (Hohe Aufnahmefähigkeit*): Ethylacetat - Acrylsäure - Milchsäure - Butylalkohol - Essigsäureanhydrid - Benzol - Kampfer - Decan - Petrol - Heptan - Jod - Kerosin - Naphthalin - Nitrobenzol - Nitromethan - Oktan - Toluol - Butylacetat - Essigsäure - Schwefelsäure - Ethylalkohol - Anilin - Brom - Chloroform - Butylchlorid - Cyclohexan - Iodoform - Menthol - Nikotin - Ozon - Xylol
Klasse 2 (Mittlere Aufnahmefähigkeit*): Cyanwasserstoff - Jodwasserstoff - Methylalkohol - Schwefelsäureanhydrid - Methylbromid - Ethylchlorid - Hexan - Pentan - Schwefelkohlenstoff - Methylacetat - Ameisensäure - Salpetersäure - Chlor - Methylchlorid - Giftige Gase - Schwefelwasserstoff - Verschiedene Lösungsmittel
Klasse 3 (Niedrige Aufnahmefähigkeit*): Acetaldehyd - Salzsäure - Stickstoffdioxid - Propan - Bromwasserstoffsäure - Fluorwasserstoffsäure - Ammoniak - Butan - Schwefelgas
Wenn die abgesaugten Stoffe Aceton enthalten, müssen geeignete Brandschutzsysteme untersucht werden. Acetone können eine Selbstentzündung von Aktivkohle auslösen, insbesondere bei gesättigten Aktivkohlefiltern und bei längerem Stillstand
*Die Eignungsprüfung des Gerätes und dessen ATEX-Schutzklasse für den jeweiligen Anwendungszweck in der Praxis hat stets kundenseits zu erfolgen.

Technische Daten AirMex CARBO-60 ATEX Absaugung:

Artikelnummer: CB-60-EX
Motor: Radialventilator, 2,2 kW
Atex-Zertifikat: EX II 3G*
Spannung: 400 V
Luftmengenleistung: 1.200 m³/Std.
Sauganschluss: ø 100 mm
Optional: Absaugarm, ø 100 mm, 3m
Filterstufen: Funkenabscheider, Acyrl-Vorfilter,
4x Aktivkohlefilterpatrone
Lautstärke, 3m: 70 dBA
Maße (ohne Arm): 707x707x1485 mm (TxBxH)
Gewicht: 140 Kg

Datenblatt CARBO-60 ATEX

Datenblatt Carbo-60 ATEX.pdf

Adobe Acrobat Dokument 2.3 MB

Download

AirMex CARBO-60 ATEX – Aktivkohle-Filterstufe (60 kg) und Funkenabscheider

AirMex CARBO-60 ATEX – mehrstufiger Filteraufbau mit Acryl-Vorfilter und Aktivkohlepatronen

Ersatzfilter / Zubehör CARBO-60 ATEX

Filterpaket des CARBO-60 ATEX

1. Filterstufe, Funkenabscheider aus Metall
2. Filterstufe, Schwebstofffilter aus Acryl
3. Filterstufe, 4x Aktivkohlefilter: 4 Stück Aktivkohlefilter-Patronen, mit hochwertigem Aktivkohlegranulat, insgesamt 60 kg Aktivkohle, zur Abscheidung gasförmiger Stoffe*
Artikelnummer des Filterpaketes: CB-60-EX-EF

AirMex CARBO-60 ATEX – Ersatz-Aktivkohlefilter-Patrone für Gase und Dämpfe

Optional: 3 Meter AirMex ATEX-Absaugarm

Art.-Nr.: CB-60-EX-Arm
Verstellbarer ATEX-Absaugarm aus Edelstahl
Ø 100 mm, 3m Länge
Frei schwenkbar und verstellbare Gelenke
Inklusive Absaughaube mit Griff und Drosselklappe
Alternativ: Anschluss des CARBO-60 ATEX an Schläuche/Rohre

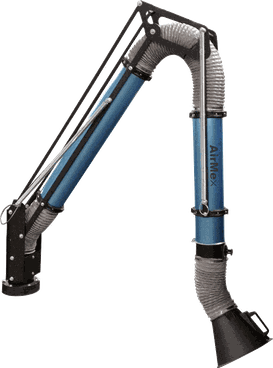

AirMex CARBO-60 ATEX – ATEX-Absaugarm 3m mit Absaughaube und Drosselklappe

FAQs – Häufige Fragen zur CARBO-60 ATEX Aktivkohle-Absauganlage

Welche Gase, Dämpfe und Gerüche kann die AirMex CARBO-60 ATEX filtern?

Die CARBO-60 ATEX filtert mit 60 kg Aktivkohle in 4 Patronen ein breites Spektrum explosionsfähiger und nicht-explosionsfähiger Gase, Dämpfe und Gerüche. Hohe Aufnahmefähigkeit (Klasse 1) hat sie u. a. bei Toluol, Xylol, Benzol, Ethylacetat, Butylacetat, Essigsäure, Cyclohexan, Heptan, Oktan, Decan, Naphthalin, Nitrobenzol, Nitromethan, Anilin, Chloroform und Petrol. Mittlere Aufnahme (Klasse 2) zeigt sie bei Methanol, Hexan, Pentan, Methylacetat, Ameisensäure, Salpetersäure, Schwefelwasserstoff, Cyanwasserstoff sowie verschiedenen Lösungsmittel-Gemischen. Geringere Aufnahme (Klasse 3) bei kurzkettigen Gasen wie Propan, Butan, Ammoniak, Acetaldehyd und Salzsäure. Für die individuelle Eignungsprüfung in Ihrem Prozess beraten wir Sie gerne persönlich.

Was bedeutet die ATEX-Zertifizierung EX II 3G und für welche Zone ist die CARBO-60 geeignet?

Die AirMex CARBO-60 ATEX ist nach der ATEX-Richtlinie 2014/34/EU mit EX II 3G zertifiziert und für den Einsatz in Zone 2 ausgelegt. Zone 2 bezeichnet Bereiche, in denen eine explosionsfähige gasförmige Atmosphäre im Normalbetrieb nicht oder nur kurzzeitig auftritt. Das Gerät arbeitet mit einem explosionsgeschützten 400-V-Motor und verfügt serienmäßig über einen vorgeschalteten Funkenabscheider, der Zündquellen aus dem Luftstrom abscheidet. Die kundenseitige Eignungsprüfung für den konkreten Anwendungsfall ist nach ATEX-Verordnung verpflichtend.

Wie hoch ist die Luftleistung und Motorleistung der CARBO-60 ATEX?

Die CARBO-60 ATEX bietet eine Luftmengenleistung von 1.200 m³/h bei einem 400-V-Drehstrommotor mit 2,2 kW Leistungsaufnahme. Diese Leistung ist auf den Dauereinsatz in Industrie und Gewerbe ausgelegt und ermöglicht eine effektive Punktabsaugung direkt an der Emissionsquelle – wahlweise über Schlauch-/Rohranschluss an Maschinen oder über den optionalen 3-m-ATEX-Absaugarm mit Absaughaube und Drosselklappe.

Wie viel Aktivkohle ist in der CARBO-60 verbaut und wann muss sie gewechselt werden?

Die CARBO-60 ATEX ist serienmäßig mit 60 kg Aktivkohle in 4 austauschbaren Filterpatronen (je 15 kg) ausgestattet. Der optimale Wechselzeitpunkt hängt von der Schadstoffkonzentration und Betriebsdauer ab und ist typischerweise dann erreicht, wenn die Geruchs- bzw. Gas-Konzentration im Reingas spürbar ansteigt (Filtersättigung). AirMex liefert preiswerte Ersatz-Aktivkohlepatronen dauerhaft ab Werk Rosenheim und bietet auf Wunsch Luftqualitätsmessungen zur Filterüberwachung an.

Welche Stromversorgung und welchen Anschluss-Durchmesser benötigt die CARBO-60 ATEX?

Die Anlage benötigt einen 400-V-Drehstromanschluss (CEE) für den 2,2-kW-Motor und ist auf Industrieumgebungen ausgelegt. Der Sauganschluss hat einen Durchmesser von Ø 100 mm und lässt sich über handelsübliche Schläuche oder Rohre direkt an Maschinen, Einhausungen oder den optionalen 3-m-ATEX-Absaugarm anschließen. Damit ist die CARBO-60 sowohl mobil als auch stationär in bestehende Absaugsysteme integrierbar.

Wie laut ist die AirMex CARBO-60 ATEX im Betrieb?

Die Lautstärke beträgt 70 dB(A) gemessen in 3 m Abstand. Damit liegt sie im typischen Bereich industrieller Punktabsaugungen und ist für den Dauerbetrieb in Industrie-, Handwerks- und Lackiereiumgebungen konzipiert und kann je nach baulicher Situation problemlos auch in der Nähe von Arbeitsplätzen eingesetzt werden.

Was muss beim Absaugen von Aceton oder lösungsmittelhaltigen Dämpfen mit der CARBO-60 beachtet werden?

Bei der Absaugung von Aceton und vergleichbaren Lösemitteldämpfen ist die Verwendung eines geeigneten Brandschutzsystems zu prüfen. Aceton kann insbesondere bei längeren Stillstandzeiten an gesättigten Aktivkohlefiltern eine Selbstentzündung auslösen. Wir empfehlen daher dringend eine individuelle Anwendungsberatung durch AirMex vor Inbetriebnahme – inklusive Auswahl des passenden Aktivkohle-Typs, Wechselintervall und ggf. ergänzender Sicherheitstechnik.

Wo liefert und wartet AirMex die CARBO-60 ATEX – auch in Österreich und der Schweiz?

AirMex liefert und serviciert die CARBO-60 ATEX im gesamten DACH-Raum: Deutschland, Österreich und Schweiz. Die Anlage wird in der EU gefertigt und direkt vom Hersteller AirMex aus Rosenheim (Bayern) ausgeliefert. Beratung, Konfiguration, Lieferung, Inbetriebnahme, Wartung gemäß DGUV 109-002 und Ersatzteilversorgung erfolgen aus einer Hand. Beratungs-Hotline: +49 8035 - 501 90 20 · E-Mail: [email protected].
