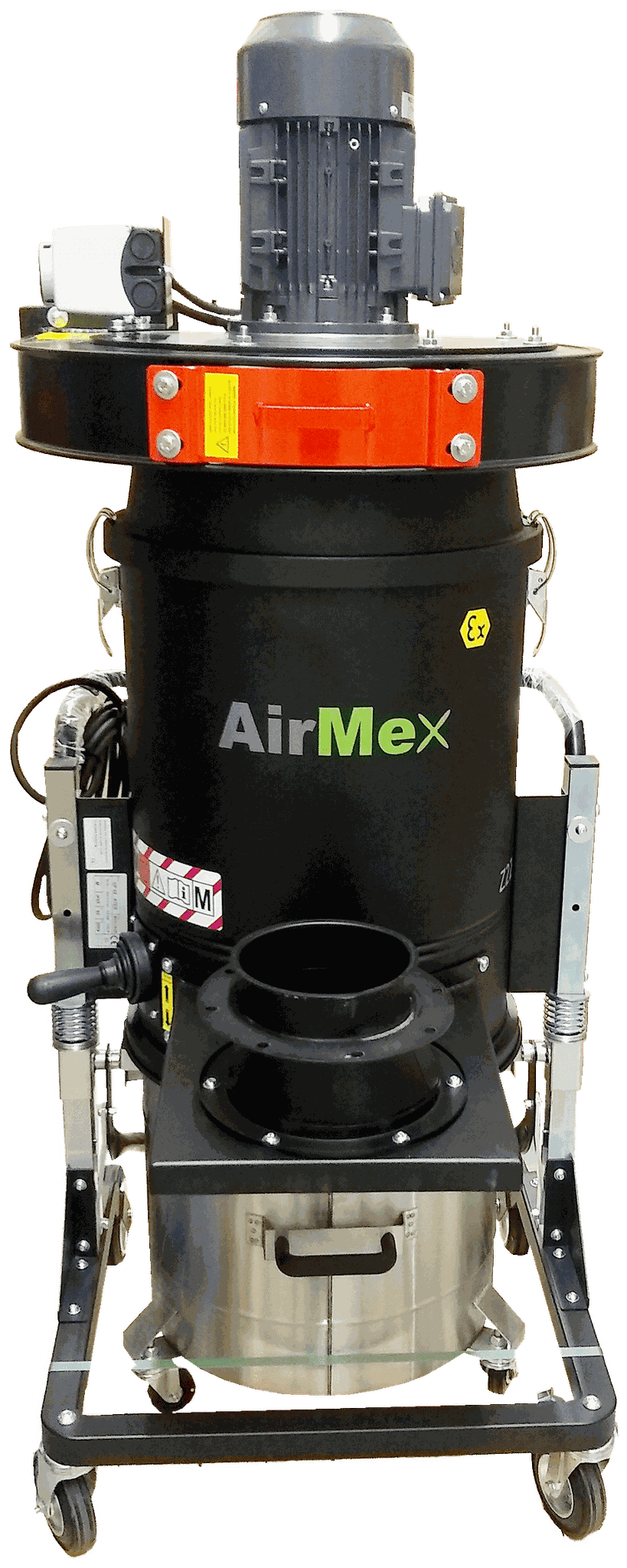

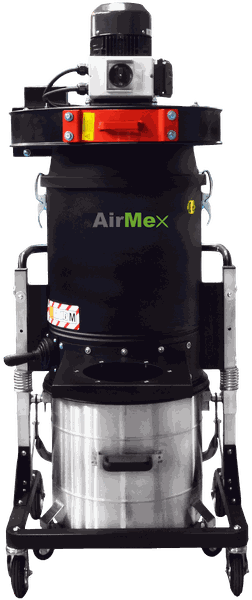

AirMex FAB-22 ATEX-Absauganlage mit Ex-Schutz Z2-Z22 II3GD

Punktabsaugung für trockene Schwebstoffe in explosionsgefährdeten Bereichen

Highlights der ATEX-Absauganlage:

  • Mobile ATEX-Punktabsaugung für Industrie und Handwerk
  • Leistungsstarker 400V Radialventilator
  • Maximaler Unterdruck: 3.452 Pa
  • Maximale Luftmenge: 1.400 m³/Std.
  • Optional: Verstellbarer 3m ATEX-Absaugarm mit Absaughaube
  • Alternativ: Anschluss von Schläuchen und Rohren
  • Für trockene schwebende Partikel (Staub, Feinstaub, Späne,...) in explosionsgefährdeten Bereichen
  • 100 Liter Sammelbehälter für abgesaugtes Material
  • Geprüfte Filterklasse M / BIA (IFA - Institut für Arbeitsschutz)
  • Optional mit HEPA-KIT der Filterklasse H13
  • Industriequalität - 100% Made in EU

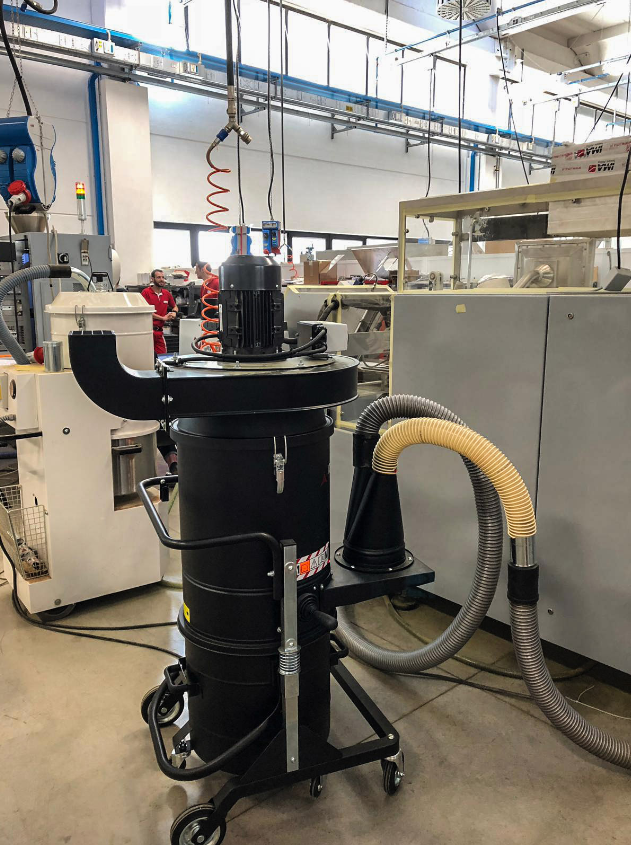

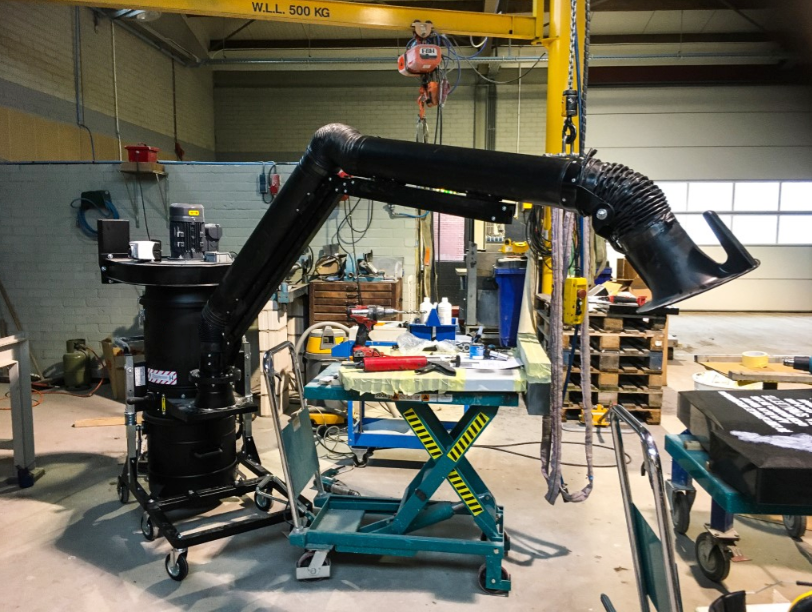

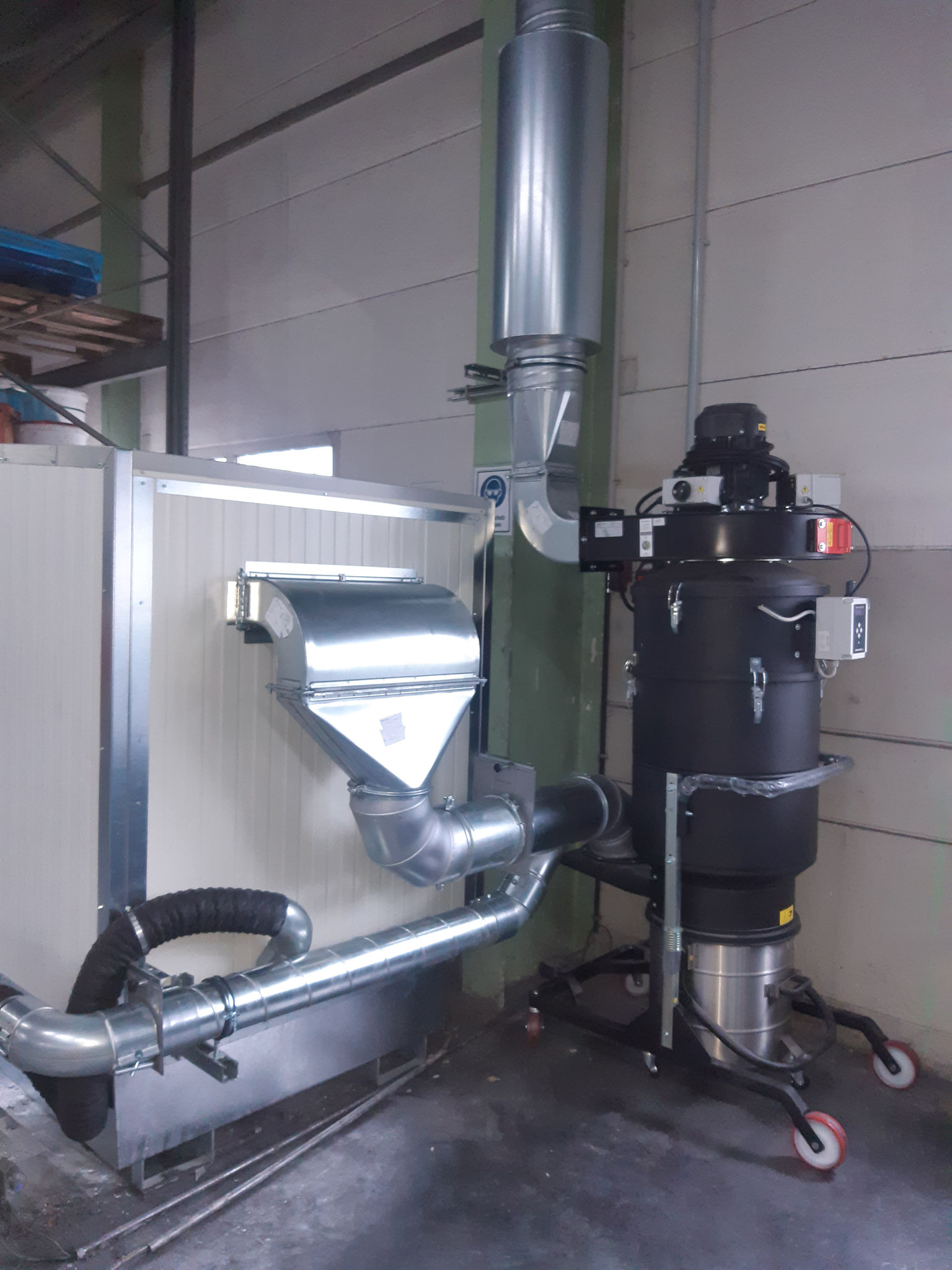

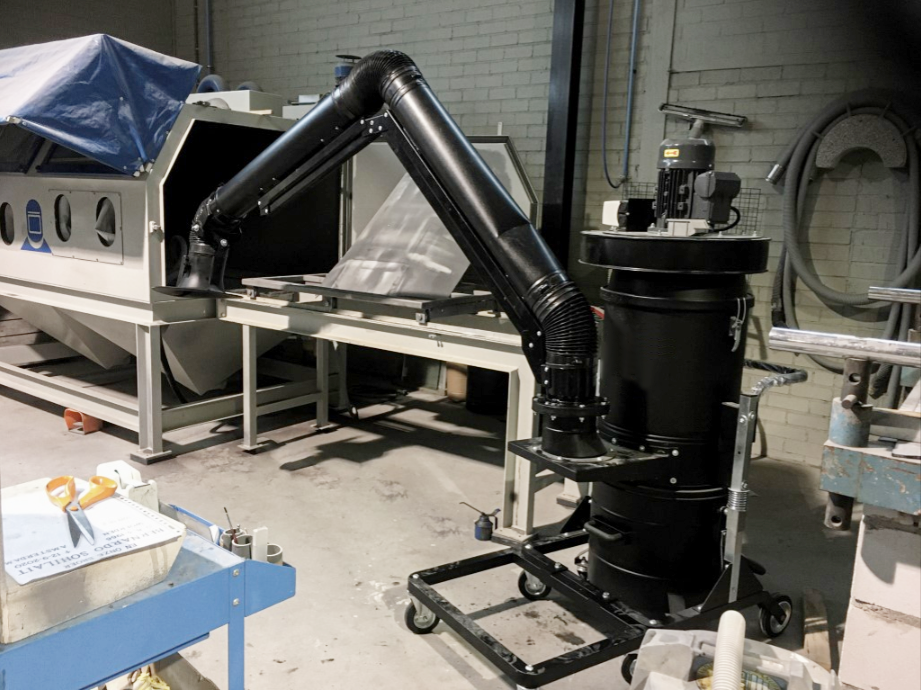

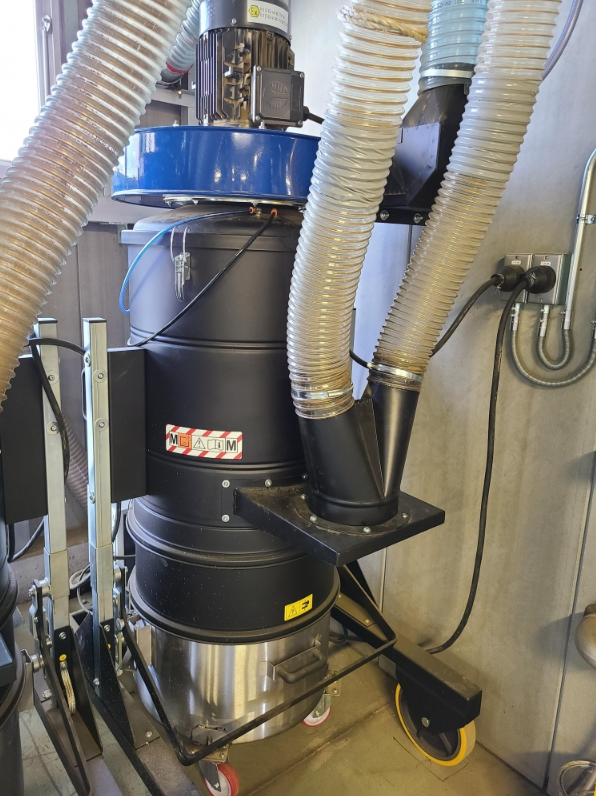

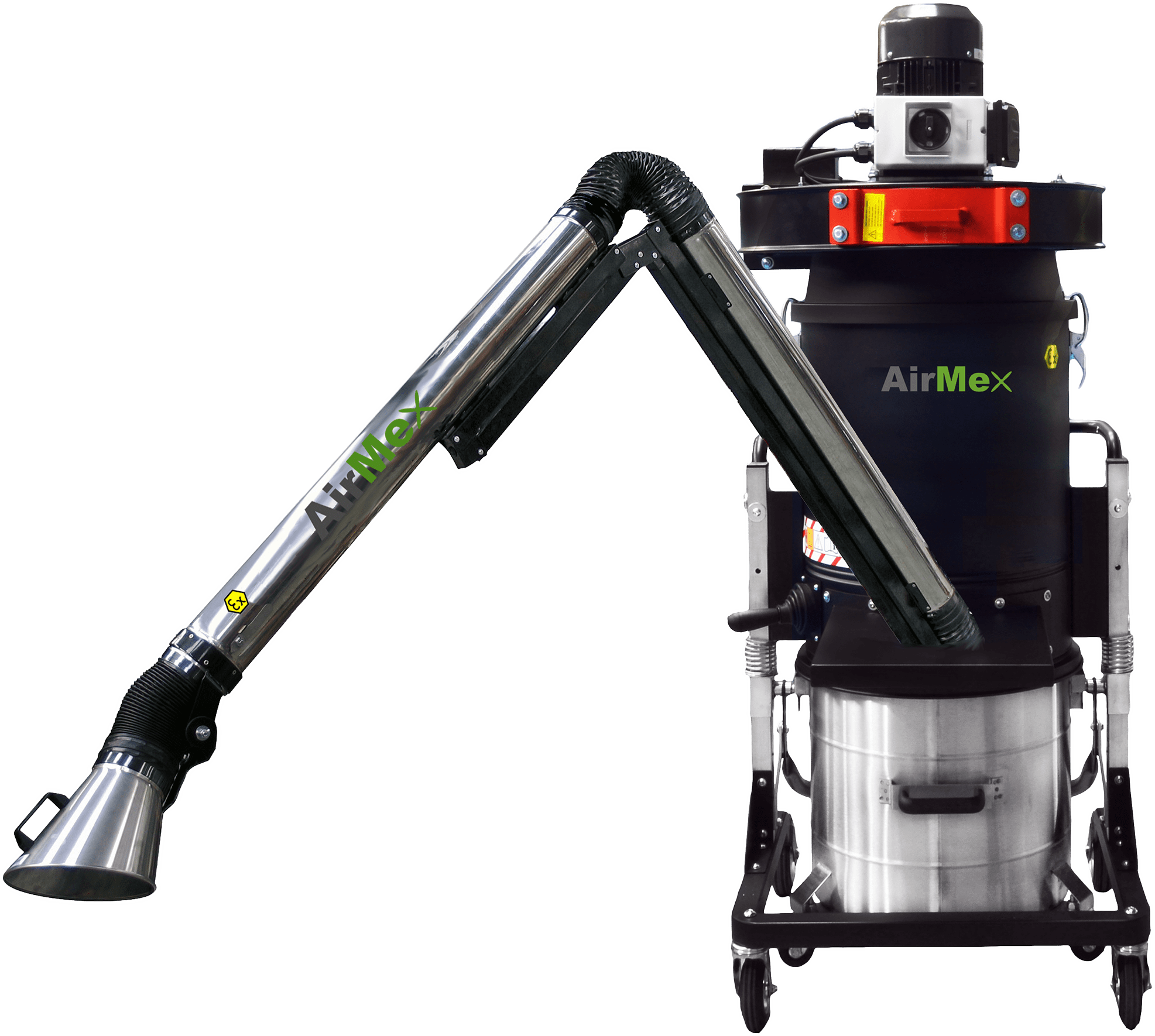

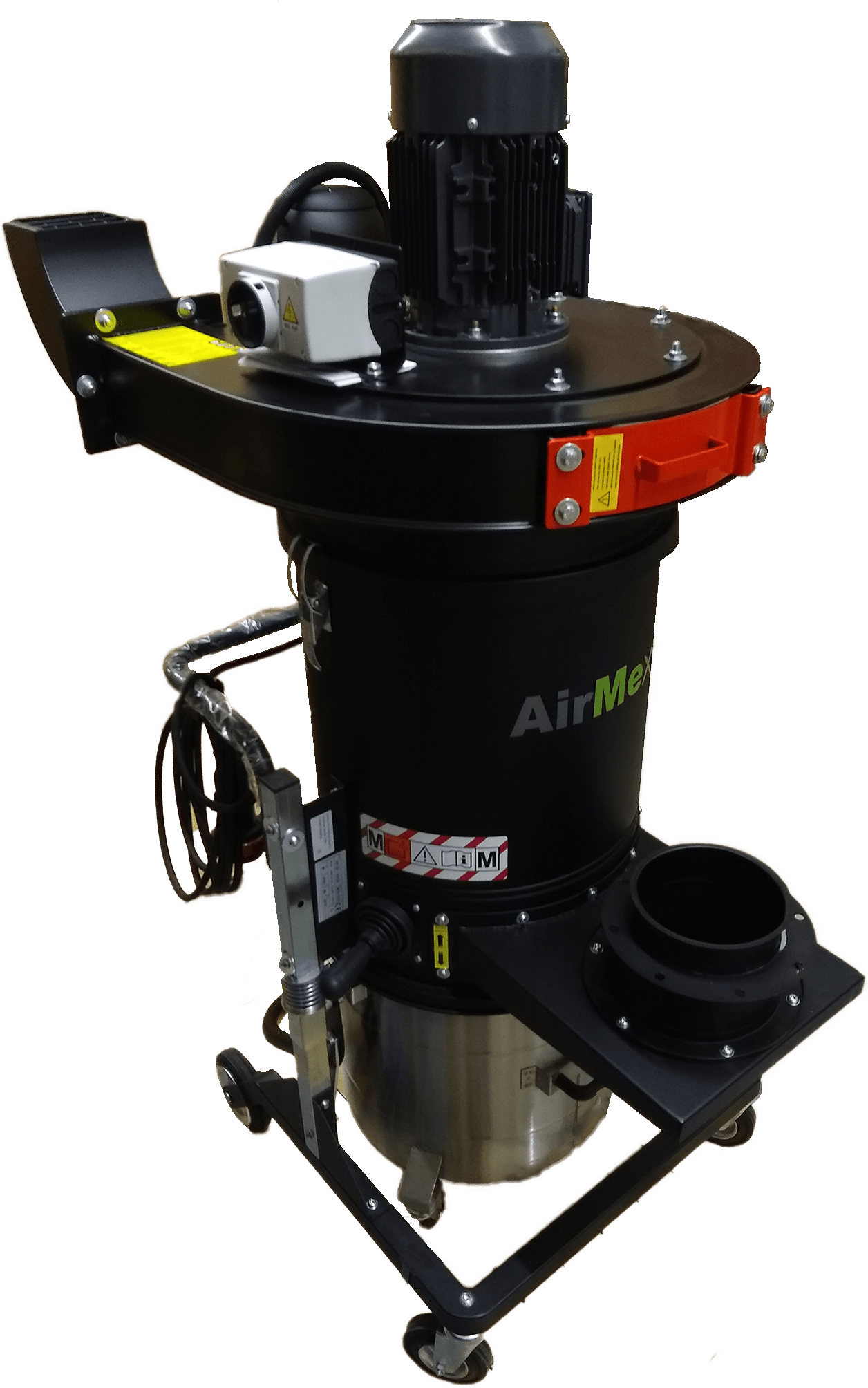

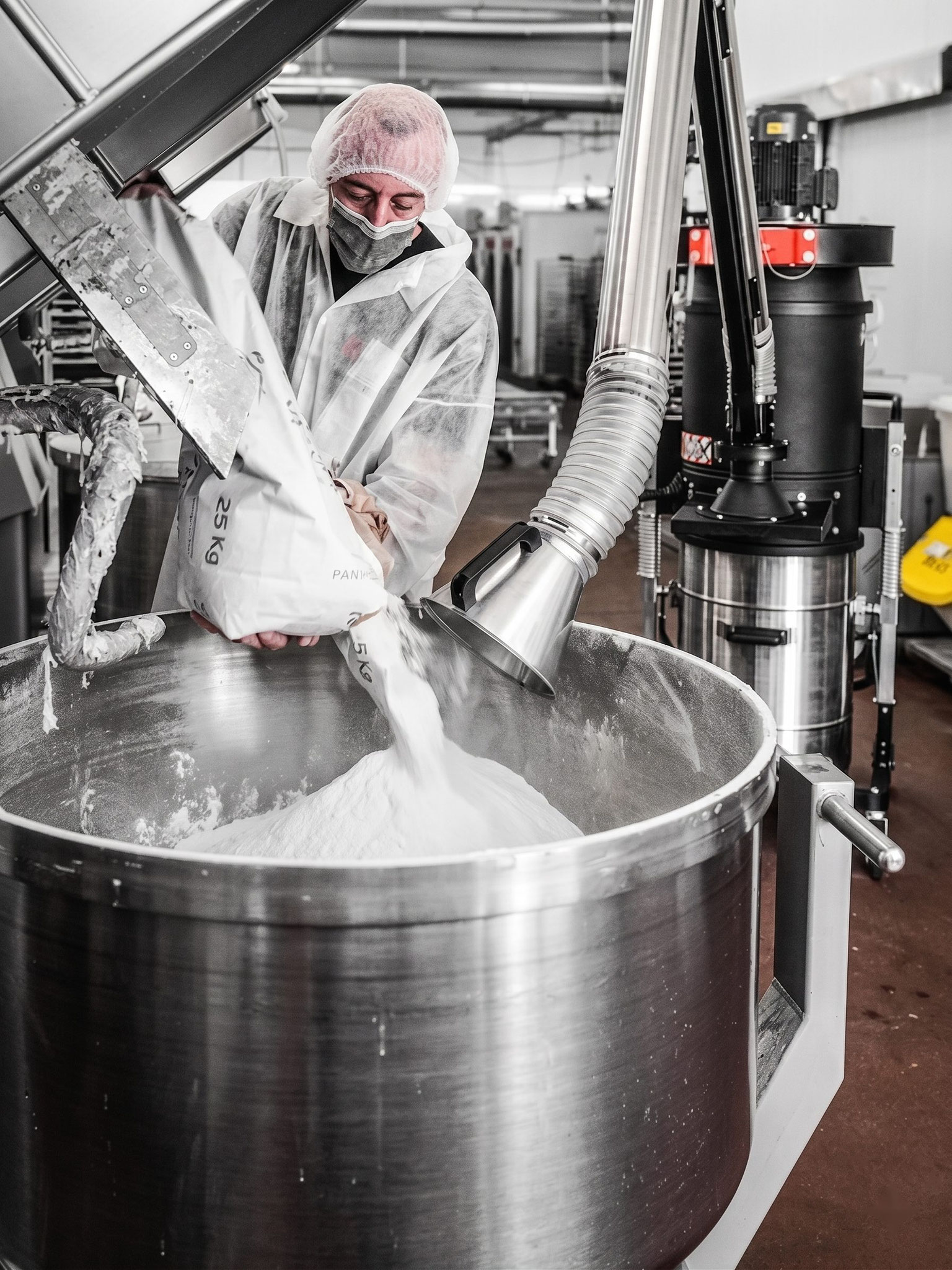

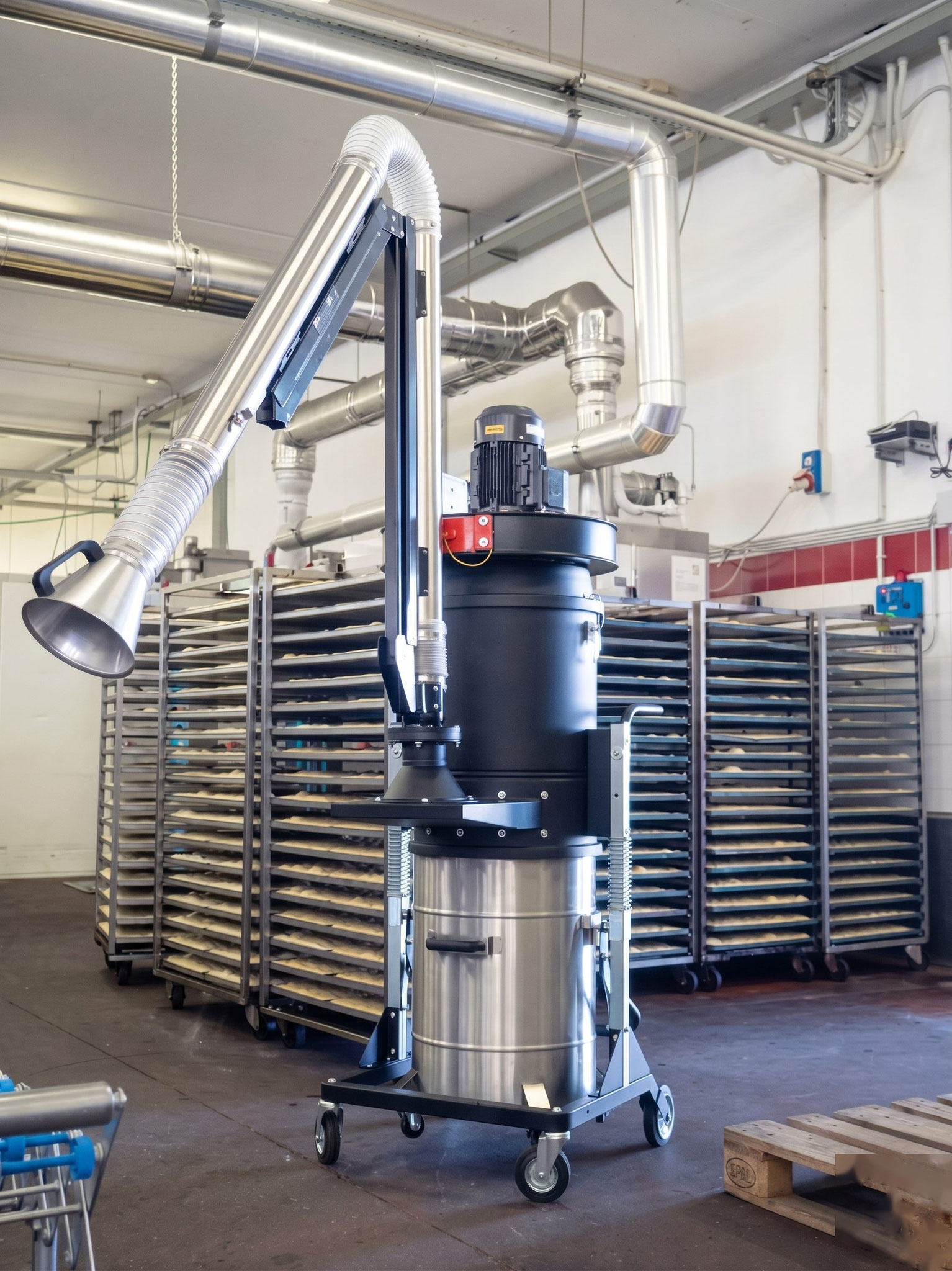

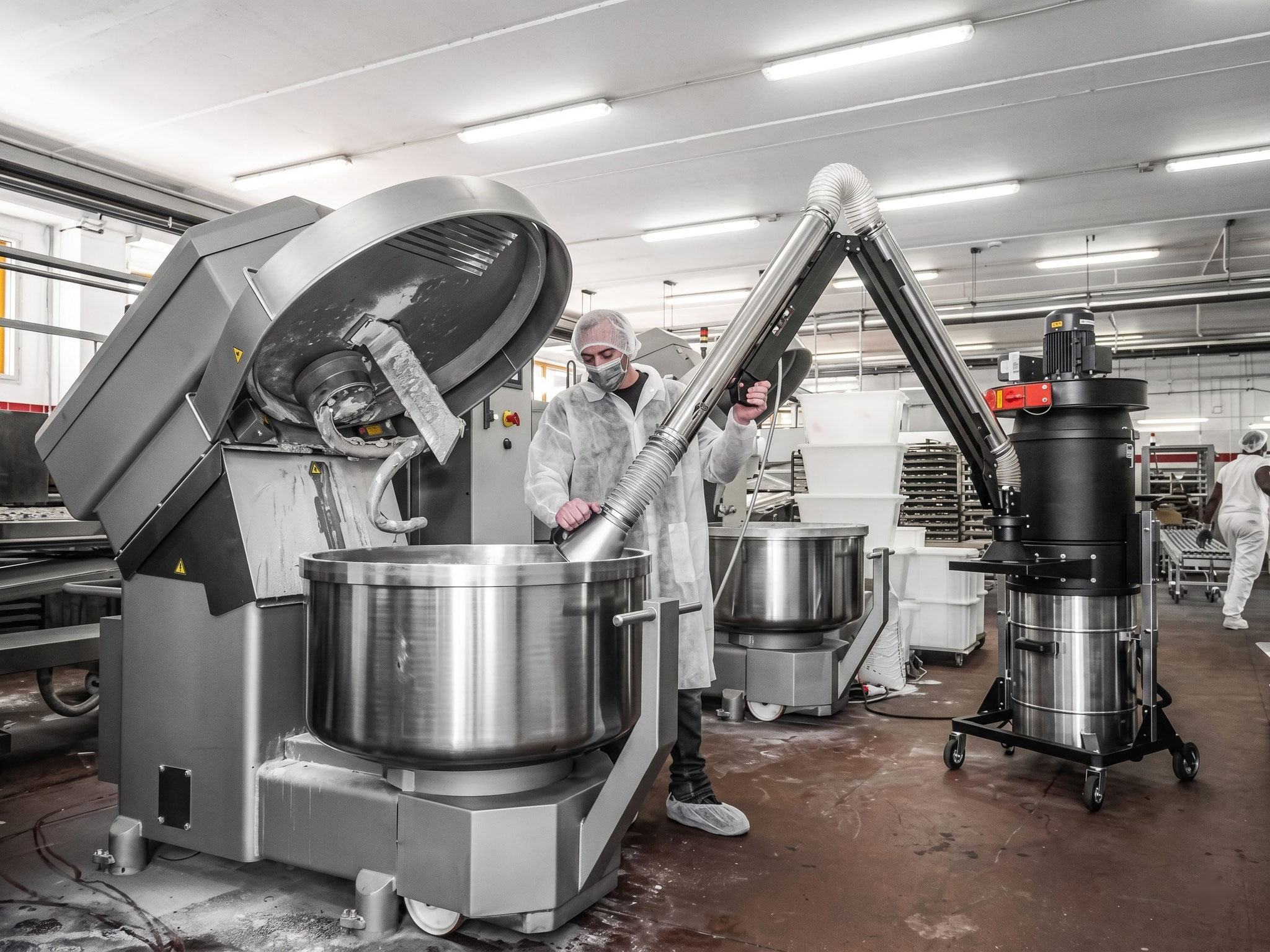

Die mobile FAB-22 ATEX-Punktabsaugung wird zu 100% in der EU gefertigt und wurde explizit für explosionsgefährdete Arbeitsbereiche in Industrie und Handwerk entwickelt. Ein leistungsstarker 400V ATEX-Radialventilator sorgt für einen hohen Ansaugdruck an der Ansaugöffnung. Zur Absaugung schwebender Partikel kann die FAB-22 ATEX mit einem robusten explosionsgeschützten AirMex Absaugarm ausgestattet werden. Dabei kann der stabile 3 Meter Absaugarm frei verstellt werden. In einem Wirkradius von bis zu 1 Meter um die Absaughaube werden schwebende Partikel zuverlässig erfasst und in der Absaugung filtriert. Alternativ lässt sich ein Schlauch oder ein Rohr an der Ansaugöffnung (Ø100/120/150 mm) anbringen, beispielsweise um die Absaugung an eine Maschine anzuschließen.



Im Innenleben der FAB-22 ATEX-Punktabsaugung werden aufsteigende schwebende Partikel (z. B. Staub) durch ein Filterelement der IFA-geprüften Filterklasse M mit bis zu 99,9% bei einer Partikelgröße von 1μm abgeschieden. Der hochwertige Filter lässt sich durch einen Hebel, der seitlich an der FAB-22 ATEX installiert ist, komfortabel manuell abrütteln. Werden besonders feine oder gesundheitsgefährdende Partikel abgesaugt, kann ein zusätzliches HEPA-Filterelement der Filterklasse H13 installiert werden, wobei bis zu 99,95% bei  einer Partikelgröße von 0,1 - 0,3 μm abgeschieden werden.



Das abgesaugte schwere Material (z. B. Späne) wird in einem robusten ATEX-Sammelbehälter aus Edelstahl aufgefangen, der sich unter den Filterelementen befindet. Dieser Sammelbehälter verfügt über ein Fassungsvermögen von 100 Litern. Hinter der Absauganlage befindet sich ein Metallbügel, mit dem der Behälter schnell und einfach ausgehakt werden kann. Der Edelstahlbehälter kann mithilfe der vier eigenen Rollen leicht bewegt werden, beispielsweise zur Entsorgung der abgesaugten Materialien.



Die jeweilige Eignungsprüfung der ATEX-Schutzklasse des Gerätes hat stets kundenseits zu erfolgen. Das ATEX-Zertifikat des Gerätes gilt nur für die hier genannten Explosionsklassen.

Technische Daten FAB-22 ATEX Absaugung:

  • Art.-Nr.: FB-22-EX
  • ATEX-Zertifizierung: Zone 2 / Zone 22 (II3GD Ex tD IIIB T135˚C Dc)

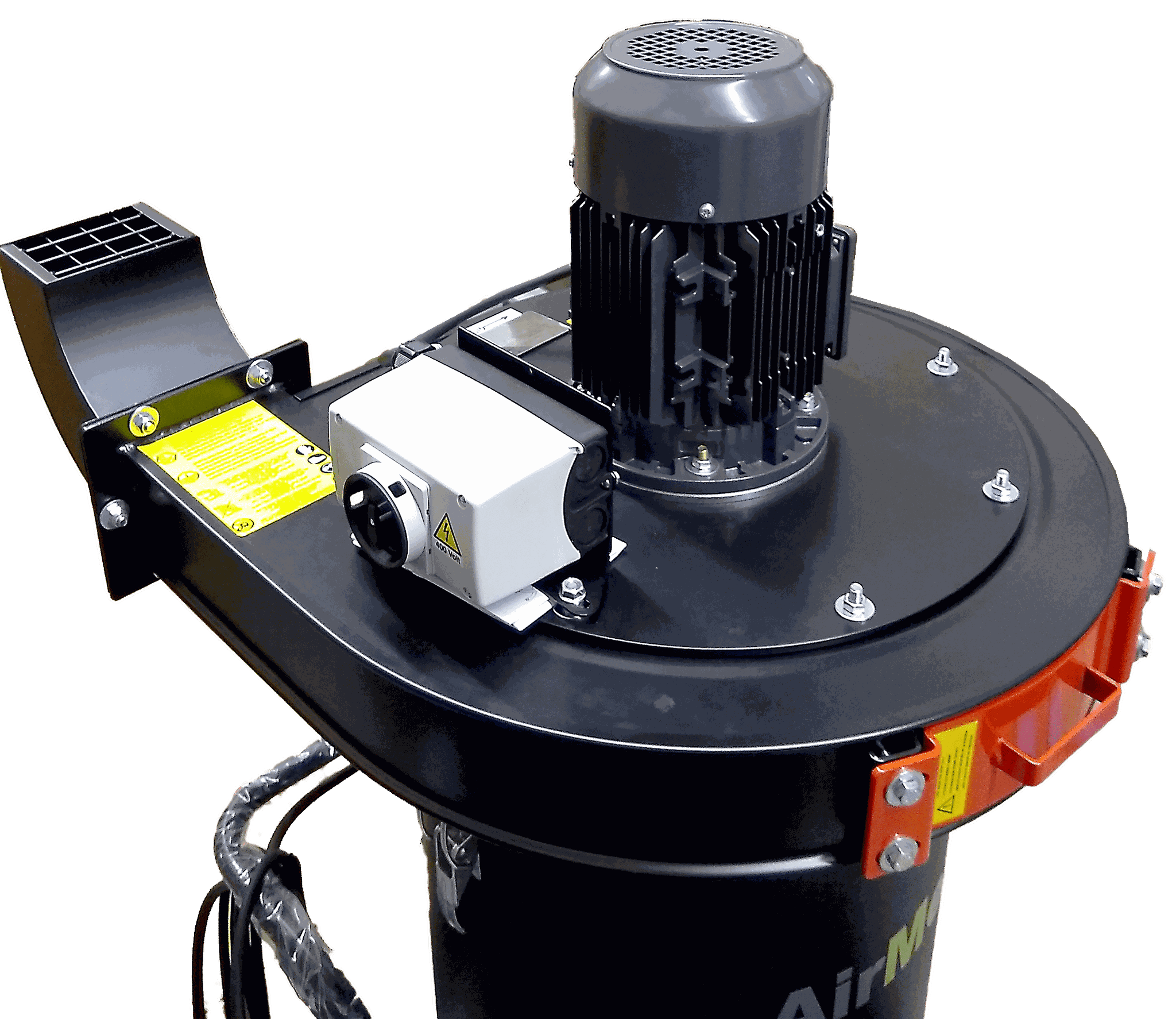

  • Antrieb: Radialventilator
  • Leistung: 2,2 kW
  • Anschlussspannung: 400V | 50-60 Hz
  • IP | Schutzklasse: 55 | F
  • Ansaugöffnung Ø: 100 / 120 / 150 mm
  • Unterdruck max.: 3.452 / 3.432 / 3.432 Pa
  • Unterdruck an der Ansaugöffnung max.: 3.334 / 3.138 / 2.746 Pa
  • Luftmenge max.: 800 / 1.000 / 1.400 m³/Std.
  • Schalldruckpegel – (EN ISO 3744): 73 dB(A)
  • Sammelvolumen Behälter: 100 Liter
  • Maße (LxBxH): 660 x 800 x 1.630 mm
  • Gewicht: 80 kg

Inklusive 100 Liter ATEX-Sammelbehälter

  • Robuste Bauweise aus Edelstahl - große Stabilität
  • Für schweres abgesaugtes Material
  • Absenkbar auf 4 eigene Rollen
  • Einfaches Entleeren des gesammelten Materials

Inklusive manuellem Filterabrüttler

  • Komfortable Filterabreinigung der Absauganlage
  • Schnelle Abreinigung des M-Filters durch manuelle Betätigung des Hebels
  • Ermöglicht eine andauernd gute Filtration
  • Verhindert eine Verstopfung des Hauptfilters


Zubehör der FAB-22 ATEX Absauganlage

2,4 m² Filter der Klasse M

  • Art.-Nr.: FB-22-Ex1
  • 2,4 m² Polyesterfilter in Sternform
  • Hochwertiger antistatischer Filter der Klasse M (EN 60335-2-69 - IFA/BGIA)
  • Vom Institut für Arbeitsschutz geprüft
  • Abscheidegrad bis zu 99,9% bei einer Partikelgröße von 1μm
  • Gute Filtration und dauerhafte Luftdurchströmung

3,8 m² Filter der Klasse M

  • Art.-Nr.: FB-22-Ex2
  • 3,8 m² Polyesterfilter in Sternform
  • Hochwertiger antistatischer Filter der Klasse M (EN 60335-2-69 - IFA/BGIA)
  • Vom Institut für Arbeitsschutz geprüft
  • Abscheidegrad bis zu 99,9% bei einer Partikelgröße von 1μm
  • Gute Filtration und dauerhafte Luftdurchströmung

Glasfaserfilter HEPA H13 Filter

  • Art.-Nr.: FB-22-HP
  • Feinstaubfilter der Klasse H13 (EN 1822)
  • 12 m² Glasfaserfilter für Feinstaub oder toxische Verunreinigungen
  • Abscheidegrad von bis zu 99,95% bei einer Partikelgröße von 0,1 - 0,3 μm
  • Bei Erstbestellung Adapter zur Installation an der Absaugung notwendig (Art.-Nr.: FB-22-HP-KIT)

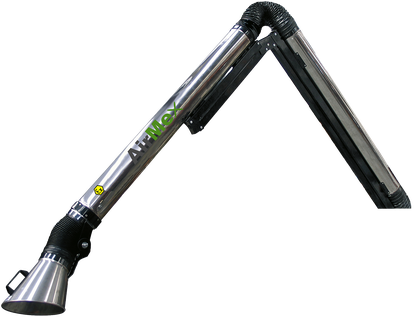

3 Meter AirMex ATEX-Absaugarm

  • Art.-Nr.: FB-FA150
  • Verstellbarer ATEX-Absaugarm aus Edelstahl
  • Ø 150 mm, 3m Länge
  • Frei schwenkbar und verstellbare Gelenke
  • Inklusive Absaughaube mit Griff
  • Art.-Nr.: FB-AD01
  • Notwendiger Anschluss-Adapter für optionalen Absaugarm

Weiteres Zubehör der FAB-22 ATEX Absaugung

  • Anschluss-Adapter 100 mm Ø für optionalen Absaugschlauch
  • Artikelnummer: FB-AS100
  • Anschluss-Adapter 120 mm Ø für optionalen Absaugschlauch
  • Artikelnummer: FB-AS120

  • Anschluss-Adapter 150 mm Ø für optionalen Absaugschlauch
  • Artikelnummer: FB-AS150
  • Antistatischer Filter 3,8 m², Filterfläche (Klasse M EN 60335-2-69)
  • Artikelnummer: FB-22-Ex2
